3.175x6x90x50L Fresa de extremo de chaflán de tres flautas PCB - Guía

3.175x6x90x50L Three Flute PCB Chamfer End Mill

3.175x6x90x50L fresa de extremo de chaflán de tres flautas PCB para paneles acrílicos sin cortes rayados

La3.175x6x90x50L fresa de extremo de chaflán de tres flautas PCB de JEEFOO en Guangzhou, China, está diseñada para CNC enrutamiento suave de acrílico de corte de rayones no panel, letras de canal, piezas de exhibición y componentes de letreros. Su vástago 3.175 mm, diámetro de corte 6 mm, perfil 90-degree y longitud total 50 mm admiten perfiles detallados, ranuras y acabado de bordes en placas de circuito, placas de fibra de carbono y tableros de fibra dura.

Diámetro de corte: 6 mm
Longitud total: 50 mm
Geometría: tres flautas con perfil de chaflán 90-degree
Calidad: carburo sólido rectificado con precisión
Uso principal: biselado de bordes PCB y 90-degree V-grooves

Cómo una fresa de extremo de chaflán 3.175x6x90x50L de tres flautas PCB produce alto brillo Bordes

Un3.175x6x90x50L fresa de extremo de chaflán de tres flautas PCB para la creación de minipalabras y letreros CNC está diseñado para crear ranuras limpias, letras nítidas y superficies mecanizadas brillantes en PCB, tableros de fibra de carbono o tableros de fibra dura. El trabajo de alto brillo de AA-grade depende de un filo afilado, un bajo descentramiento, una carga de viruta controlada y una evacuación eficaz de la viruta. El cortador debe eliminar una viruta consistente en lugar de frotar el plástico, porque el frotamiento genera calor y puede crear virutas blanqueadas, derretidas o soldadas.

Aplicaciones en la fabricación de letreros acrílicos

Este estilo de herramienta admite el enrutamiento CNC de letras de canal pequeñas, perfiles de minipalabras, ranuras decorativas, logotipos y componentes de señales detallados. El resultado final también depende del grado del acrílico, el espesor de la lámina, la rigidez de la máquina, la precisión del portaherramientas y la trayectoria de herramienta programada. Confirme el diámetro del cortador, la longitud de la ranura, el vástago y el alcance general contra el dibujo antes de mecanizar, especialmente cuando las características estrechas o las paredes profundas limitan el espacio libre.

Para una apariencia pulida, deje una cantidad controlada y uniforme de material para la pasada de acabado. Evite forzar un borde desgastado a través de la superficie final. Una trayectoria de herramienta de acabado ligera y continua generalmente proporciona resultados más predecibles que un contacto repetido de parada y arranque. Utilice una entrada y salida que mantenga las marcas de permanencia alejadas de la cara visible del letrero.

Configuración del CNC y evacuación de chips

Limpie la pinza, la tuerca y el cono del husillo antes de instalar la fresa de extremo de chaflán 3.175x6x90x50L de tres flautas PCB. Sujete sólo el vástago recto, mantenga el saliente tan corto como lo permita el alcance requerido y verifique la dirección del husillo. Asegure la lámina acrílica sobre un soporte plano para que no se levante ni vibre. Las mesas de aspiración, los accesorios y los tableros de sacrificio deben revisarse antes de la pasada de acabado.

Use aire comprimido limpio u otro método de control de virutas aprobado por máquina para alejar las virutas de la zona de corte. Las virutas de acrílico recortadas pueden rayar la superficie y elevar la temperatura. Comience con los parámetros recomendados por el cortador, la máquina y los proveedores de materiales, luego realice pequeños ajustes mientras observa la forma, el sonido y la calidad de los bordes de la viruta. No copie una configuración de un diámetro de herramienta diferente sin volver a calcular las condiciones de corte reales.

Control de calidad para mecanizado de minipalabras

Inspeccione el primer componente bajo una iluminación intensa y neutra. Busque neblina, rebabas, líneas de vibración, partículas derretidas y deriva dimensional. Si el acabado cambia, verifique el descentramiento de la herramienta, la condición del borde, el soporte de la hoja y la eliminación de viruta antes de cambiar varios parámetros a la vez. Registre el soporte probado, la longitud del calibre, la velocidad del husillo, el avance, la profundidad de la pasada y el margen de acabado para pedidos repetidos.

Reemplace o dé servicio profesional al cortador cuando comience a desgastarse para redondear esquinas detalladas o reducir el brillo. Una herramienta dañada puede crear letras inconsistentes incluso cuando el programa CNC es correcto. Deténgase después de cualquier colisión e inspeccione el filo antes de reanudar la producción. Estos controles protegen tanto la pieza de trabajo como la repetibilidad esperada de los componentes de letreros AA-grade.

JEEFOO Soporte de Guangzhou, China

JEEFOO suministra herramientas de corte CNC desde Guangzhou, China, para fabricantes de letreros, distribuidores y proyectos OEM. Los compradores pueden revisar las soluciones relacionadas con fresas CNC y proporcione un dibujo, tipo de acrílico, información de la máquina y acabado superficial requerido cuando solicite una recomendación. Para obtener una referencia más amplia del proceso, consulte al fabricante de la máquina y a los recursos de conocimiento de fresado establecidos recursos de conocimiento de molienda.

Preguntas frecuentes

¿Por qué el acrílico se vuelve blanco durante el corte? Las causas comunes incluyen frotamiento, calor excesivo, un borde sin filo, mala evacuación de viruta o sujeción inestable de la pieza. Valide un factor a la vez en material de desecho.

¿Cómo se puede mantener un acabado brillante? Mantenga la herramienta afilada, minimice el descentramiento, elimine las virutas continuamente y use una pasada de acabado estable con parámetros probados en el grado acrílico real.

Ala fresa de extremo de chaflán de tres flautas PCB crea ranuras limpias 90-degree V- y chaflanes en los bordes de las tablas con un corte equilibrado y una evacuación eficiente del polvo.

Para obtener resultados estables con un fresa de extremo de chaflán PCB de tres flautas, verifique el bajo descentramiento, apoye la placa, utilice una extracción efectiva y pruebe la velocidad del husillo y alimente la chatarra.

Descripción del producto

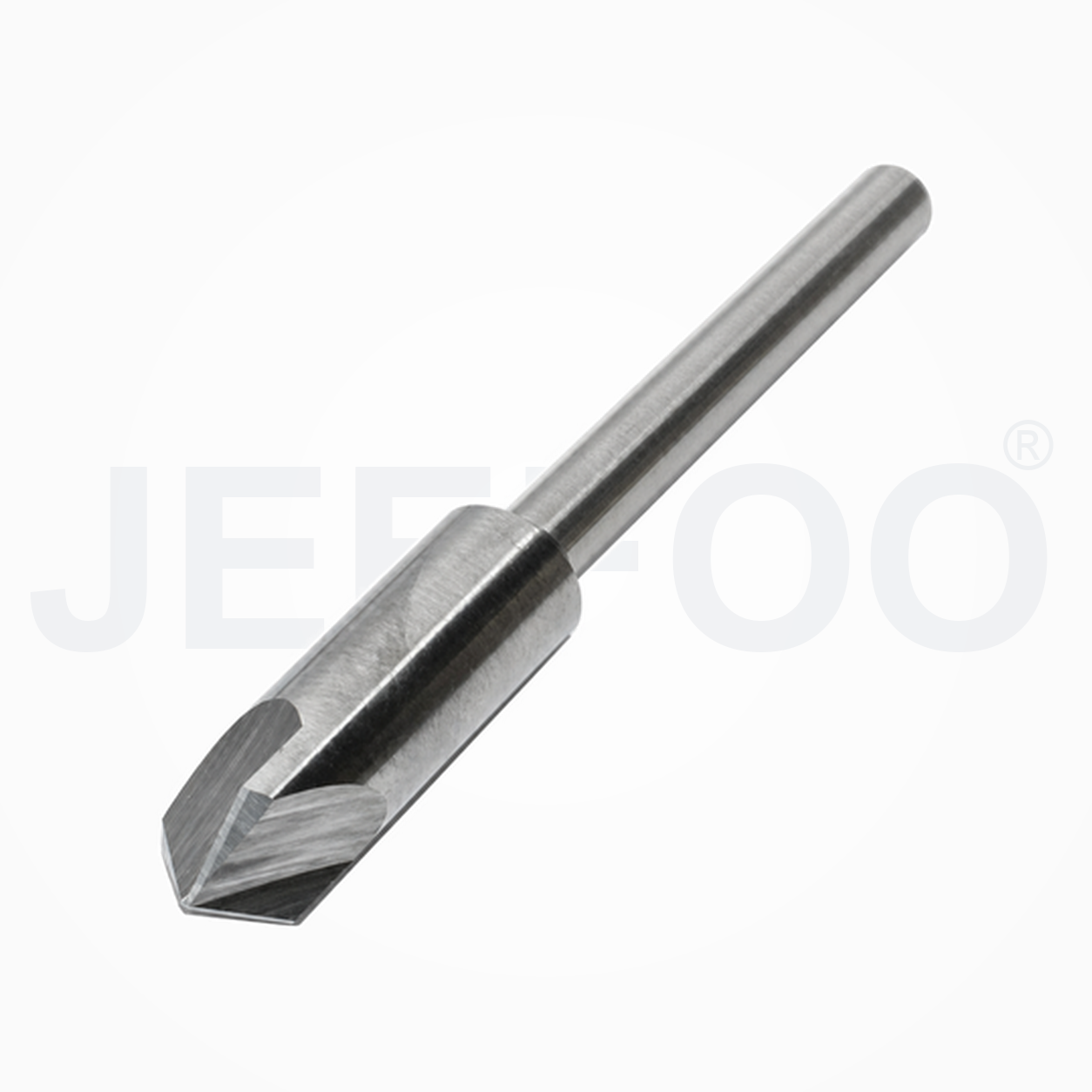

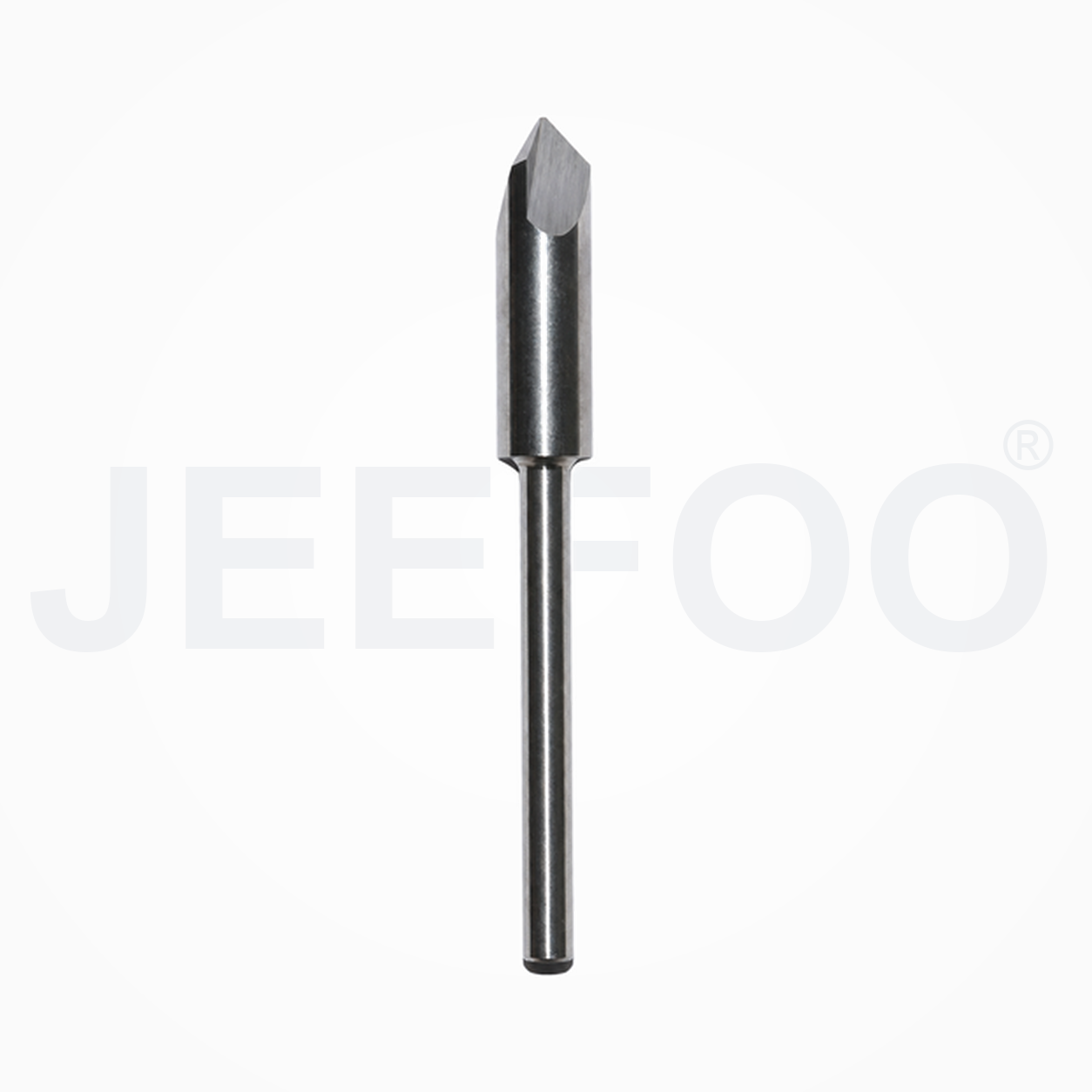

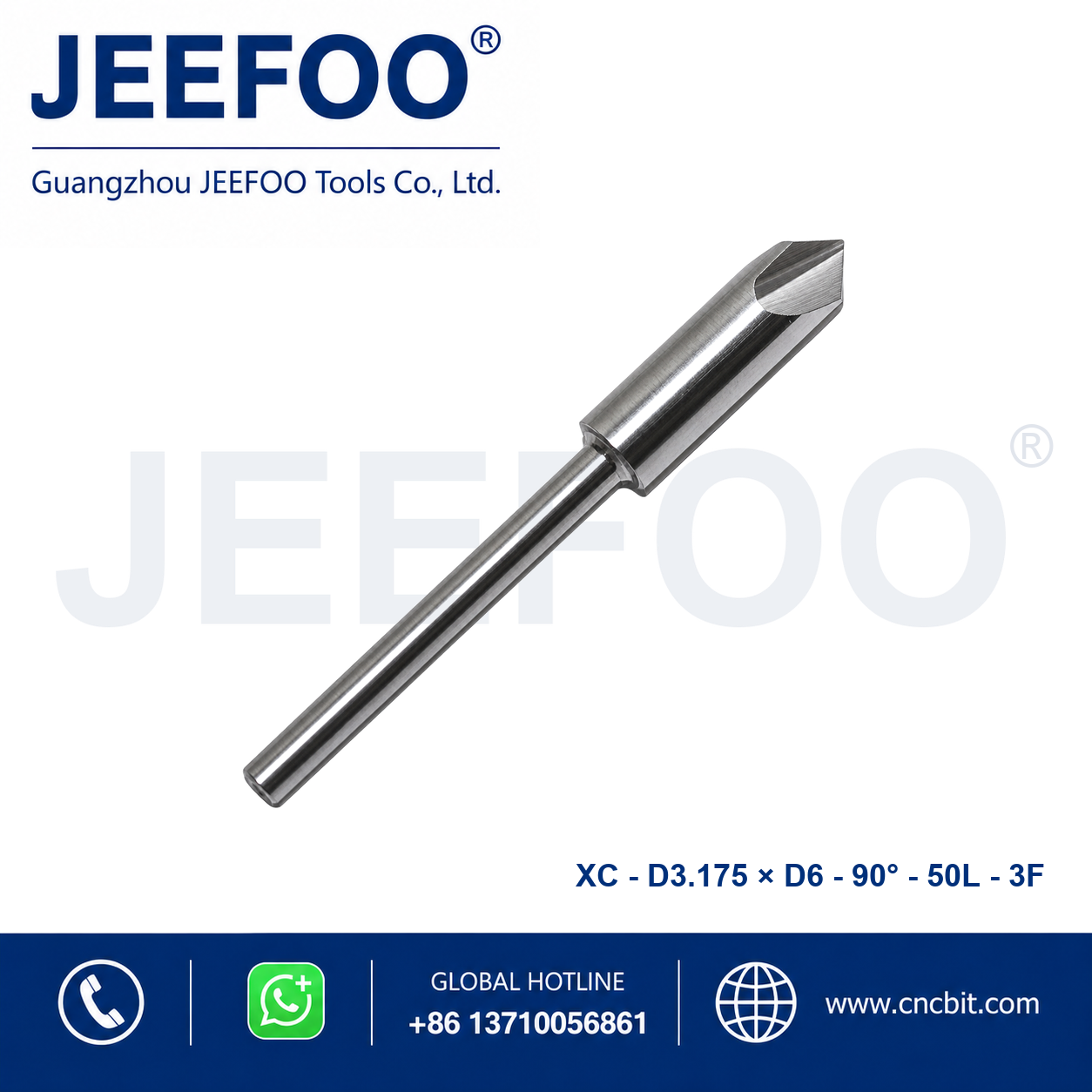

Esta fresa de extremo de chaflán de tres flautas PCB utiliza un vástago de 3.175 mm, un diámetro de corte de 6 mm, Perfil 90-degree y longitud total 50 mm. El cabezal de corte de carburo equilibrado produce chaflanes y ranuras V- limpios con evacuación eficiente de viruta.

Es adecuado para placas de circuitos, placas de fibra de carbono y placas de fibra dura. La geometría afilada de tres flautas ayuda a crear bordes limpios con rebabas mínimas durante el biselado y el mecanizado de ranuras.
