Cómo funciona una cortadora combinada de flauta en espiral simple
Acortadora en espiral simple con geometría combinada que combina enrutamiento y mecanizado de bordes en ángulo en una herramienta compacta CNC. La especificación 3.175×1.5×2.5H 90° AA está destinada a trabajos detallados de procesamiento de letreros, acrílicos y láminas compatibles donde se requiere una sección de corte estrecha y un perfil conformado en grados. Confirme el vástago, el diámetro de corte, la altura del perfil, el ángulo y la longitud total con respecto al dibujo antes de programar.
Evacuación de viruta de una sola flauta y 90 Geometría de grados
La flauta espiral única deja un canal grande para la evacuación de virutas, lo que ayuda a reducir el recorte de virutas y el calor cuando la alimentación, la velocidad del husillo y la extracción coinciden correctamente. La sección de grados 90 puede formar ranuras, biseles o cortes combinados V- compatibles. Ingrese el perfil exacto de la herramienta en CAM porque el ancho final cambia con la profundidad de corte.
La pequeña dimensión de corte 1.5 mm y el perfil 2.5H requieren un bajo descentramiento y un manejo cuidadoso. Un pequeño error de configuración puede afectar las letras finas o los detalles estrechos. Inspeccione el filo con buena iluminación, limpie el soporte y verifique que el collar coincida con el vástago de 3.175 mm. Mantenga el saliente tan corto como lo permita la aplicación.
Aplicaciones en acrílico y creación de letreros
Un cortador en espiral simple puede admitir operaciones compatibles de minipalabras acrílicas, ranuras decorativas, letras, biselado de bordes y componentes de letreros. La calidad del material, el soporte de la lámina, la rigidez de la máquina y la eliminación de viruta influyen en la superficie final. Utilice una pieza de prueba del lote de material real antes de procesar piezas valiosas o una hoja de producción completa.
Para obtener un borde limpio y visible, deje un margen constante para la pasada de acabado y evite movimientos largos de permanencia. Utilice posiciones de entrada y salida alejadas del área más visible. Los soportes o accesorios de vacío deben mantener la lámina plana sin distorsionar las partes estrechas. Confirme que la herramienta y el soporte despejen las paredes cercanas a lo largo de la ruta programada.
Parámetros de configuración y corte
Comience con los parámetros recomendados por el cortador, la máquina CNC y los proveedores de materiales. Ajuste la velocidad, el avance, la profundidad de pasada y el margen de acabado en pequeños pasos controlados mientras observa la forma de la viruta, el sonido y la claridad de los bordes. El borde debe cortar una astilla consistente en lugar de frotar. Frotar puede aumentar el calor y provocar turbidez, derretimiento o acumulación de material.
Utilice aire comprimido limpio, extracción u otro método de control de virutas aprobado por la máquina y apropiado para el material y el lugar de trabajo. Si quedan virutas en la ranura, reduzca el corte antes de aumentar el acoplamiento. Deténgase si aparece vibración o sonido inusual, luego verifique la limpieza del soporte, el descentramiento, el soporte de la pieza de trabajo y la condición del filo.
Control de calidad y vida útil de la herramienta
Inspeccione el primer componente para determinar el ancho de la ranura, el ángulo, las rebabas, la claridad de la superficie y la consistencia dimensional. Registre el soporte, la longitud del calibre, la velocidad del husillo, el avance, la profundidad y el material para una configuración comprobada. Reemplace el cortador cuando la limpieza y la verificación de parámetros ya no restablezcan el acabado requerido. Inspeccione siempre después de una colisión.
JEEFOO Soporte de Guangzhou, China
JEEFOO suministra herramientas de grabado y enrutamiento CNC desde Guangzhou, China, para tiendas de letreros, distribuidores y proyectos OEM. Los compradores pueden revisar las herramientas de grabado engraving relacionadas y proporcione el material, el dibujo, la máquina y el soporte cuando solicite la confirmación de la configuración 3.175×1.5×2.5H 90° AA. Para una planificación de procesos más amplia, consulte recursos de conocimiento de molienda.
Preguntas frecuentes
establecido. ¿Por qué utilizar una sola flauta? El gran espacio de la flauta admite la evacuación de virutas en plásticos y materiales laminados compatibles cuando el proceso está configurado correctamente.
¿Cómo se controla el ancho de la ranura en grados 90? Depende del perfil de la herramienta y la profundidad programada. Utilice el modelo CAM exacto y mida el primer corte.
¿Qué indica AA? Es una designación de grado de producto utilizada para esta familia de herramientas; confirme las especificaciones del proveedor y el acabado deseado antes de realizar el pedido.
Descripción del producto

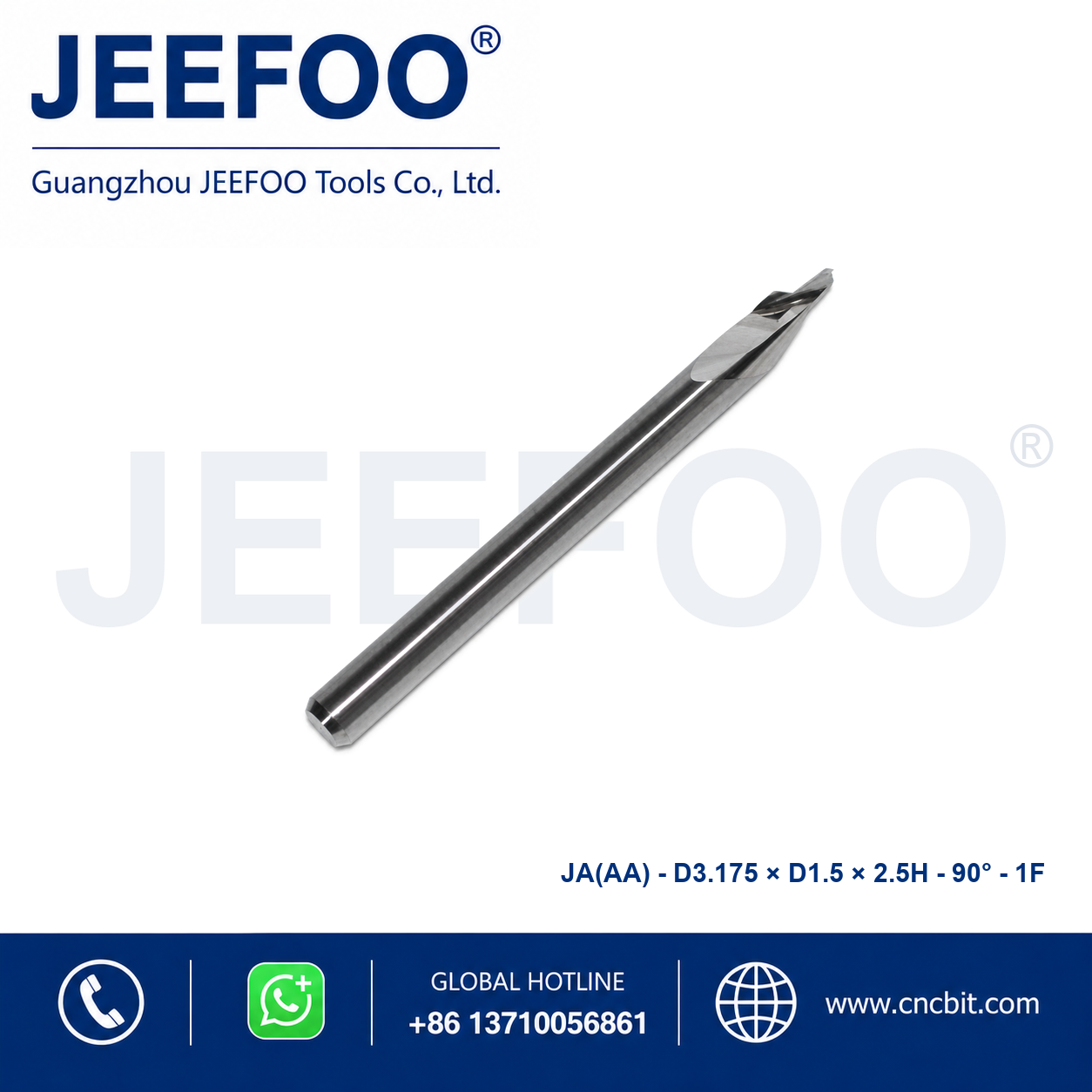

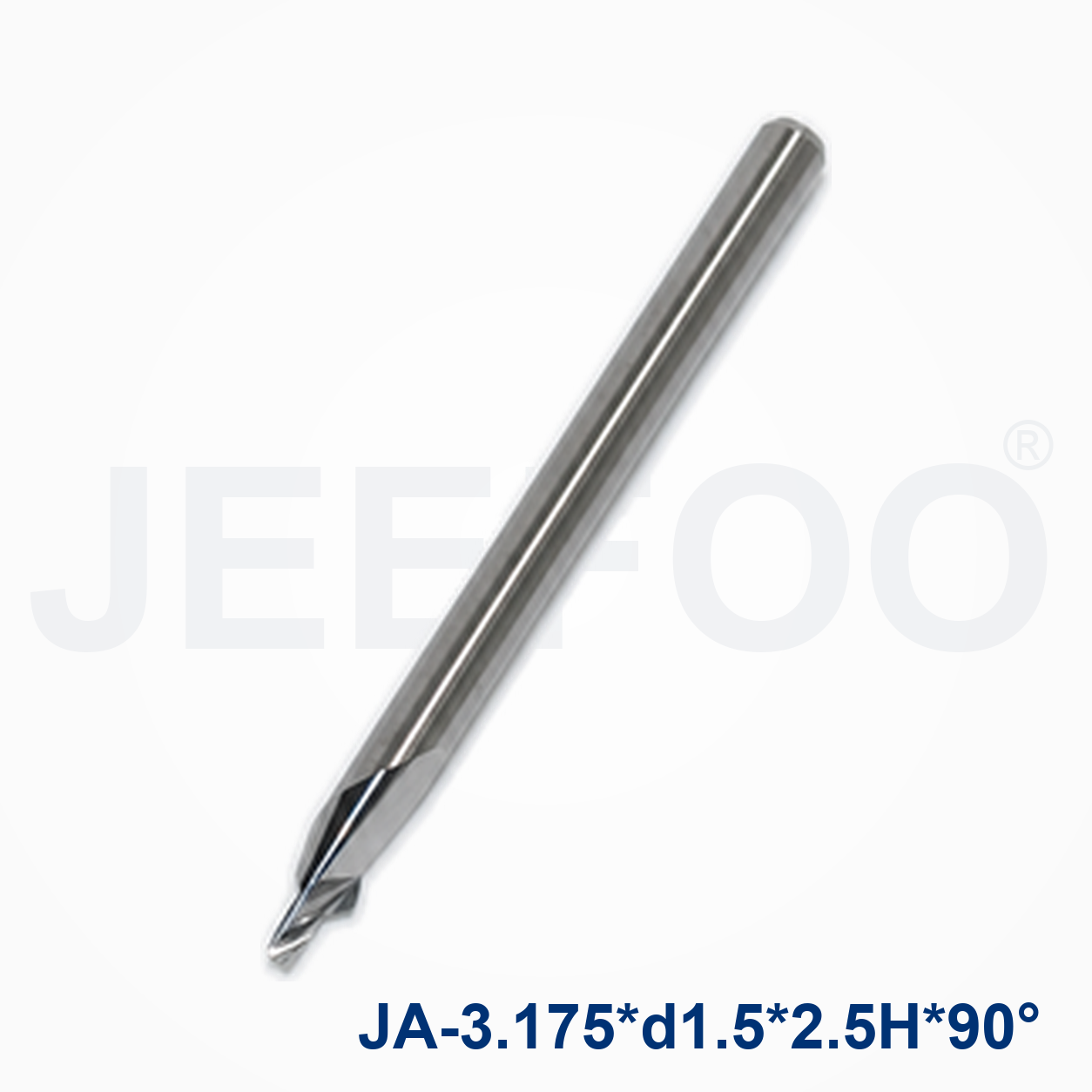

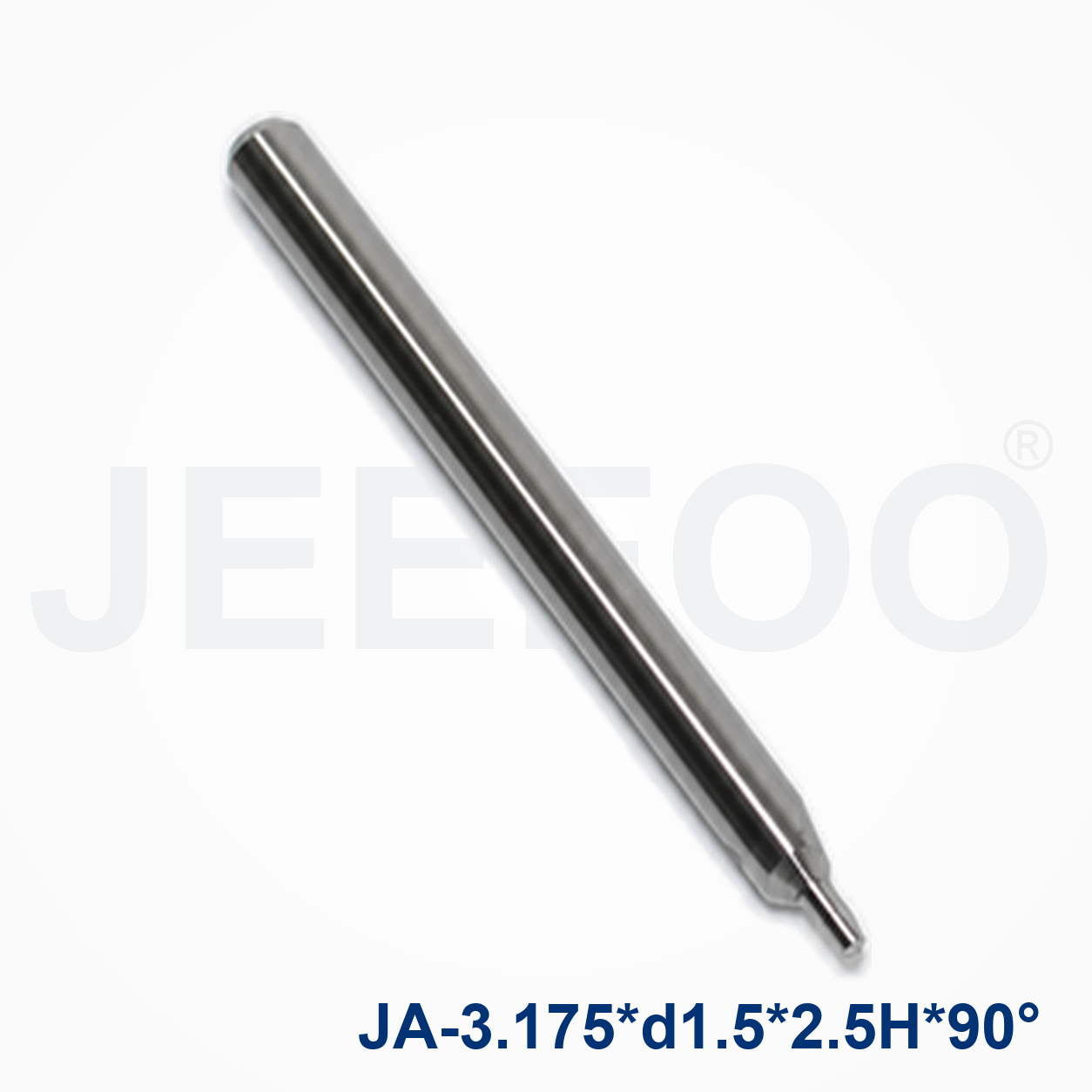

Este cortador de flauta en espiral simple AA está diseñado para pequeños componentes acrílicos, lentes LCD, paneles ABS y trabajos de bordes 90-degree. Tamaño: 3.175×1.5×2.5H 90°.
El cuerpo de carburo sólido proporciona rigidez para un mecanizado preciso, mientras que la geometría de vanguardia permite una eliminación suave de virutas y un acabado limpio y controlado. Haga coincidir el vástago, la profundidad de corte, el espesor del material y el ángulo con la aplicación. Utilice una sujeción segura, una baja desviación, una velocidad de husillo adecuada y ajustes de avance conservadores durante las pruebas iniciales.
