1.25x12x38.1L JF Aplicaciones de brocas de carburo sólido PCB
El taladro se puede utilizar para orificios de montaje, aberturas de componentes, accesorios, paneles electrónicos, piezas pequeñas de plástico y trabajos de producción de precisión. Su construcción de carburo sólido proporciona rigidez y resistencia al desgaste para perforaciones repetidas, mientras que el vástago de 3.175 mm combina con los equipos de perforación y grabado PCB comunes.
La calidad del agujero depende del descentramiento del husillo, el soporte de entrada, la sujeción de la pieza, la evacuación de virutas y el estado de los filos de corte. La broca de carburo sólido 1.25x12x38.1L JF PCB debe compararse con el dibujo y la pila de tableros antes de la producción porque la longitud de la ranura no es la misma que la profundidad de perforación recomendada para cada material.
Procedimiento de configuración y perforación de la máquina
- Limpie el collar y el vástago de 3.175 mm antes de la instalación.
- Mantenga la proyección de la herramienta lo más corta posible para reducir el descentramiento y la flexión.
- Apoye la pieza de trabajo con un material de entrada y respaldo adecuado.
- Confirme las coordenadas programadas, la profundidad de perforación y la altura de retracción segura.
- Utilice una extracción de polvo eficaz o un flujo de aire para virutas finas.
- Inspeccione los primeros orificios para comprobar el diámetro, la rotura y el estado de la pared.
In control numérico por computadora taladrado, la repetibilidad proviene de coordenadas precisas, un husillo estable y un posicionamiento consistente de la placa. Un movimiento lateral repentino puede romper una pequeña broca de carburo, por lo que el ciclo programado debe entrar y retraerse en el eje del agujero. La estrategia de paso, el avance y la velocidad del husillo se deben seleccionar para el material y la máquina en lugar de copiarlos de un trabajo no relacionado.
Material de PCB y calidad del orificio
FR-4 y laminados similares contienen refuerzo de vidrio abrasivo que puede desgastar los bordes cortantes. Manchas de resina, roturas de fibra de vidrio o agujeros agrandados pueden indicar una broca desgastada, un descentramiento excesivo o parámetros inadecuados. Una placa de respaldo limpia sostiene la superficie de salida, mientras que la altura correcta de la pila ayuda a evitar que la flauta se sobrecargue con polvo.
Para componentes de plástico y resina, se debe controlar el calor para que el orificio no se ablande ni se cierre detrás del taladro. Las piezas no ferrosas delgadas compatibles requieren una configuración rígida y lubricación o aire adecuados. Pruebe siempre el proceso en material de muestra antes de mecanizar tableros valiosos o conjuntos de producción.
JEEFOO Suministro de Guangzhou, China
JEEFOO fabrica y suministra herramientas de taladrado y grabado de carburo PCB de Guangzhou, China, para distribuidores, talleres de electrónica y compradores industriales. Los controles dimensionales y las inspecciones de vanguardia respaldan la coherencia de las especificaciones. Los compradores pueden explorar productos relacionados en JEEFOO CNC sitio web de herramientas de corte o proporcione un diagrama de orificios, material de la placa y detalles de la máquina para la revisión de la aplicación.
Inspección, almacenamiento y seguridad
Maneje el taladro por el vástago y proteja el punto de corte del impacto. Guarde las herramientas por separado para que los bordes de carburo no se toquen entre sí. Reemplace la broca si la punta está desconchada, el diámetro del orificio cambia o aumenta la rotura. Detenga el husillo por completo antes de cambiar la herramienta, use protección para los ojos y siga los requisitos del fabricante de la máquina en cuanto a protección, extracción y límites del husillo.
1.25x12x38.1L JF Broca de carburo sólido PCB FAQ
¿Qué identifican las dimensiones?
Identifican un diámetro de corte 1.25 mm, una longitud de corte 12 mm y una longitud total 38.1 mm. El vástago es 3.175 mm.
¿Por qué es importante el descentramiento del husillo?
El descentramiento hace que el punto de corte orbite en lugar de girar concéntricamente, lo que puede agrandar los orificios, aumentar el desgaste y romper una broca de carburo pequeña.
¿Qué información se debe proporcionar para un pedido?
Proporcione el diámetro del orificio, el material del tablero, la altura de la pila, el tipo de máquina, los requisitos del vástago, la cantidad y las condiciones de producción esperadas.
— wp:heading –>Descripción del producto

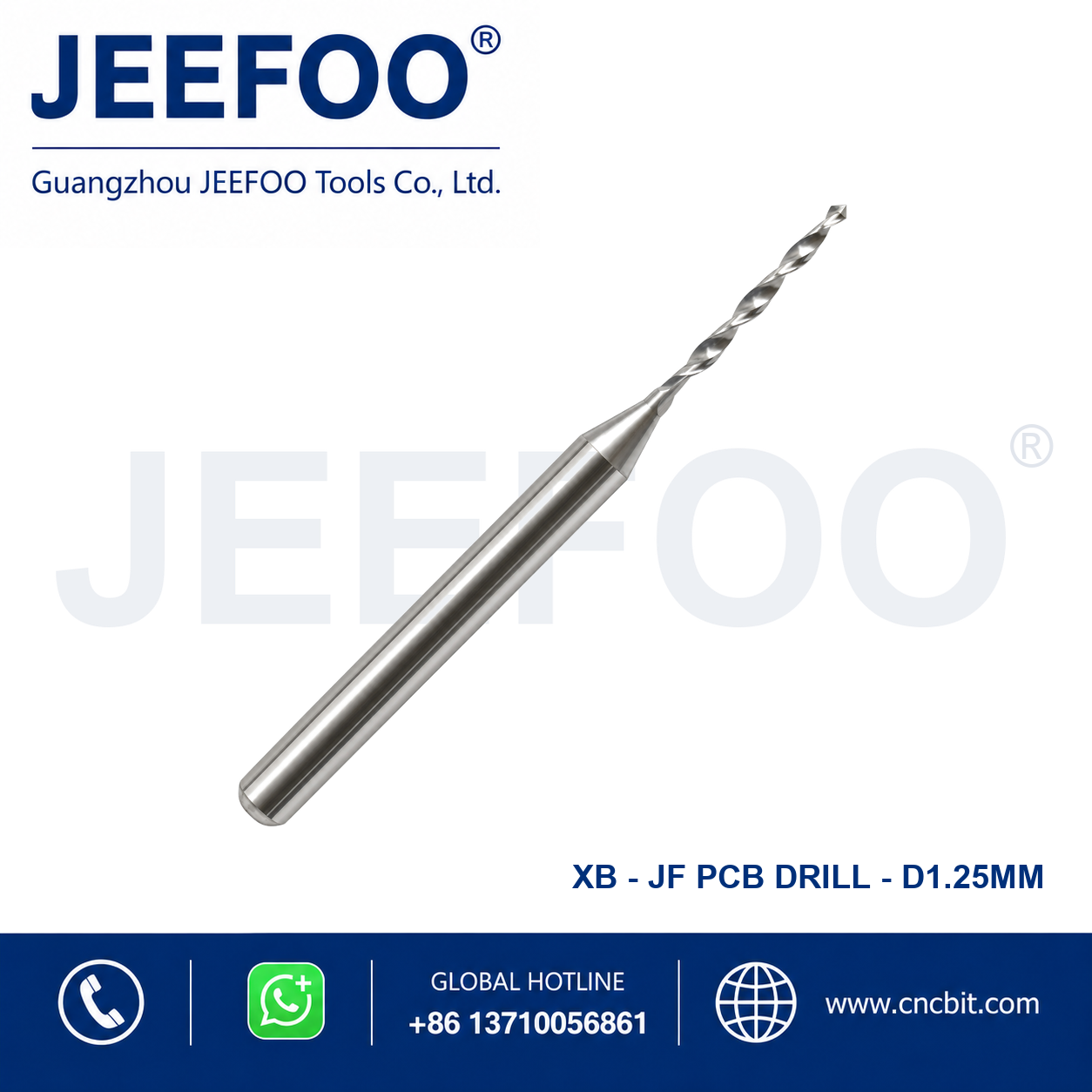

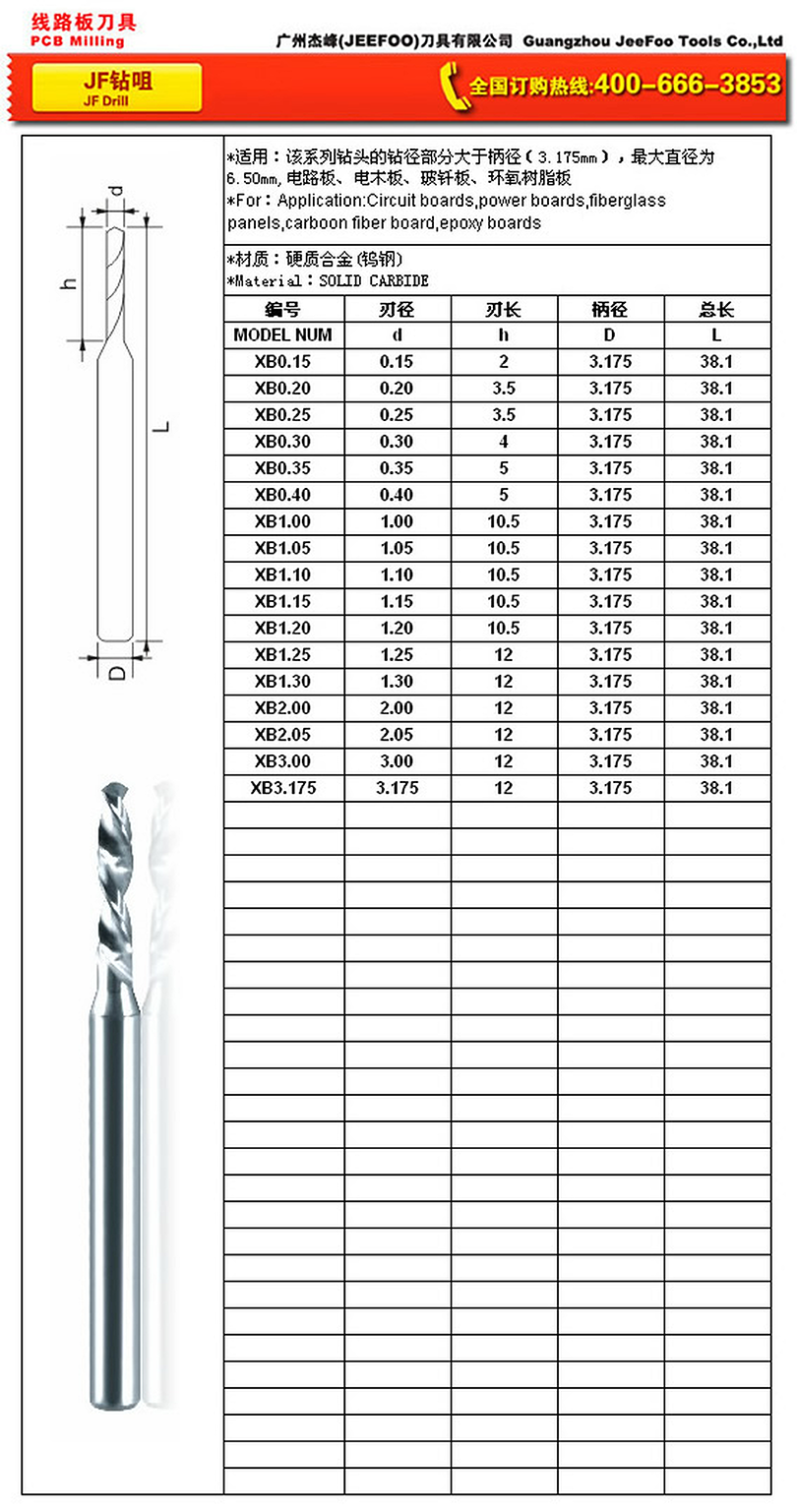

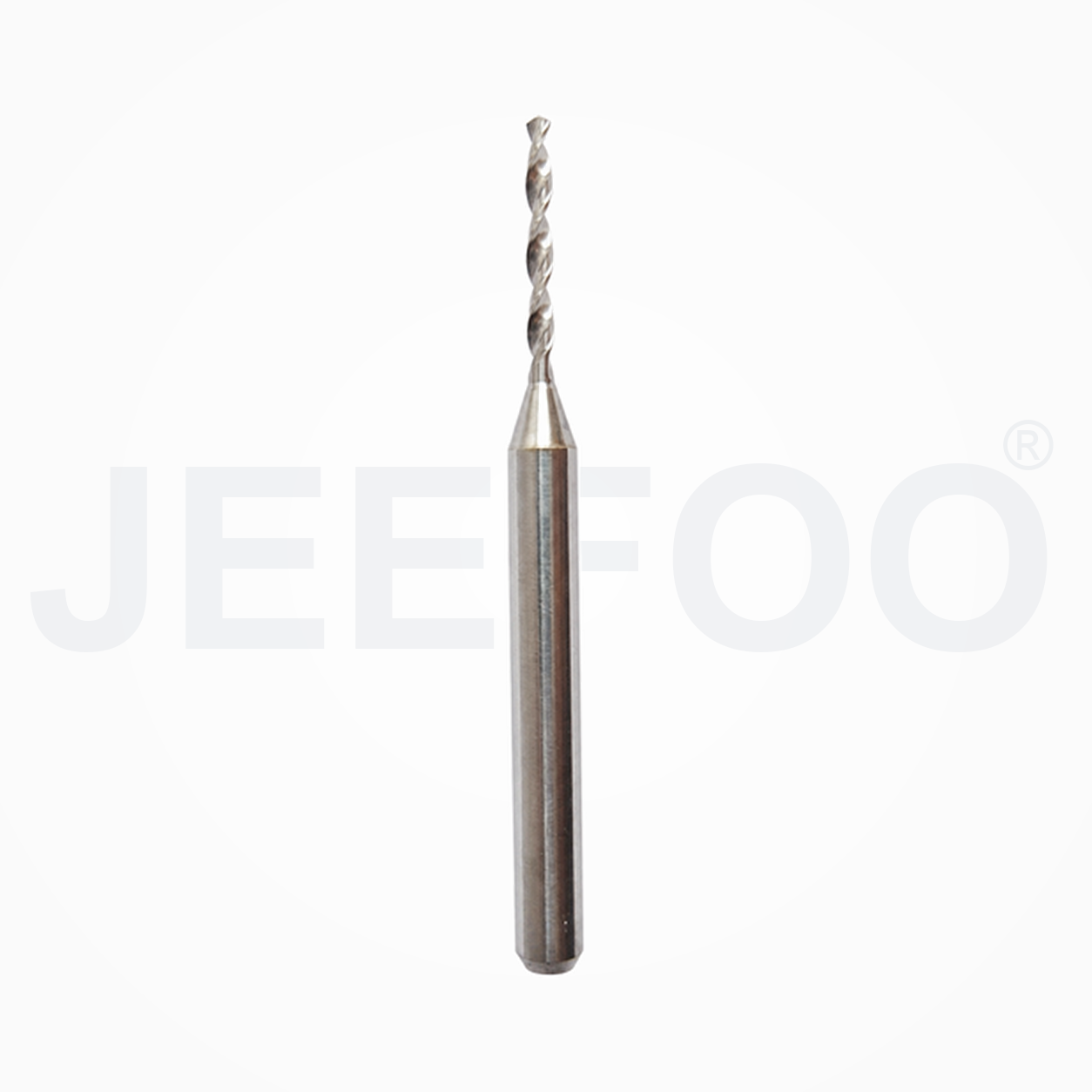

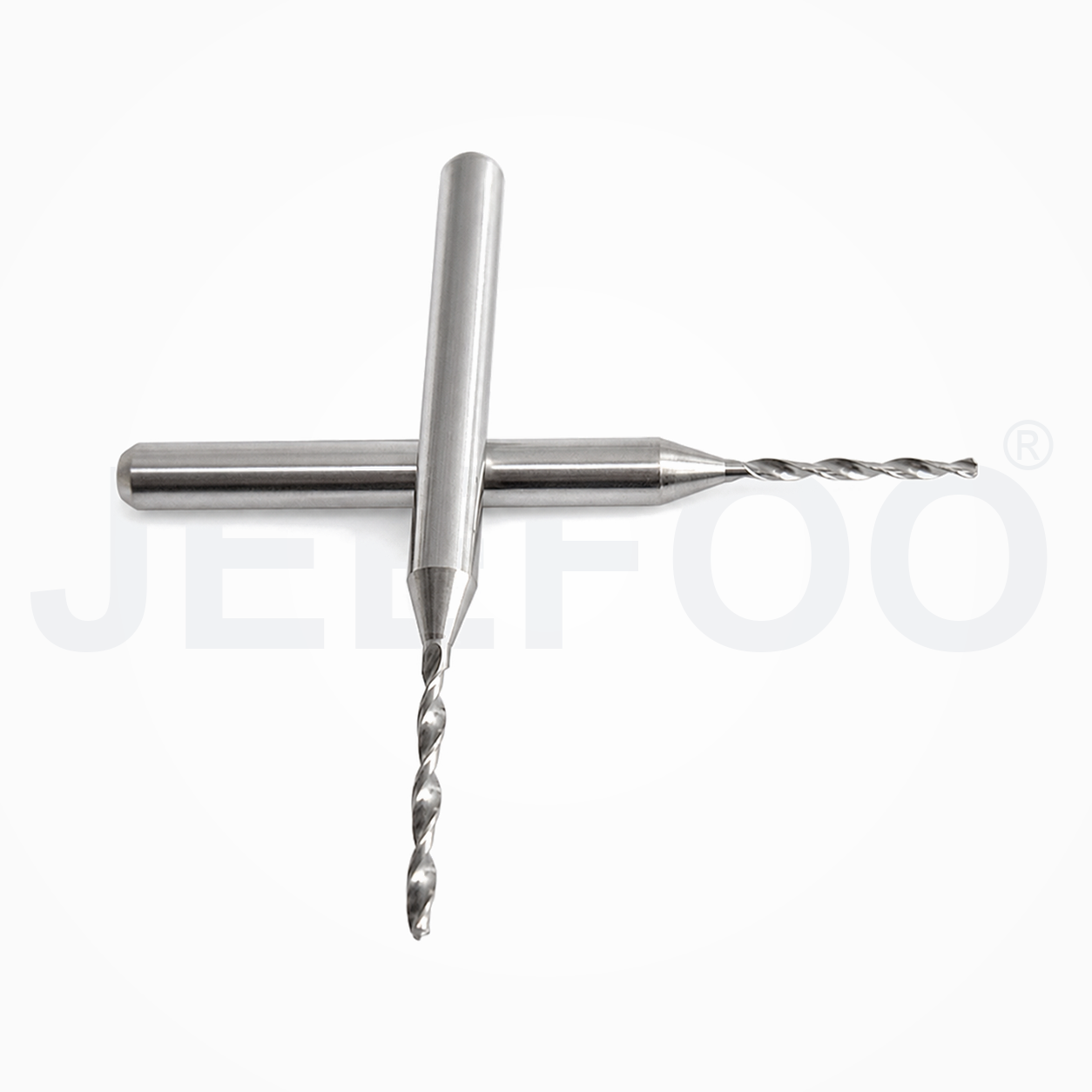

Esta broca de carburo sólido 1.25x12x38.1L JF PCB tiene un diámetro de corte 1.25 mm, una longitud de corte 12 mm, un vástago de 3.175 mm y una longitud total de 38.1 mm. Su geometría en espiral de precisión está diseñada para una producción precisa de orificios pequeños.
Utilice el taladro XB para placas de circuito, placas de alimentación, paneles de fibra de vidrio, tableros de fibra de carbono y laminados epoxi donde se requiere consistencia dimensional y una pared de orificio limpia.
Aplicaciones recomendadas
- 1.25 mm PCB agujeros
- Perforación en laminado de fibra de vidrio
- Producción de tableros electrónicos
