El contorno mecánico necesita límites claros

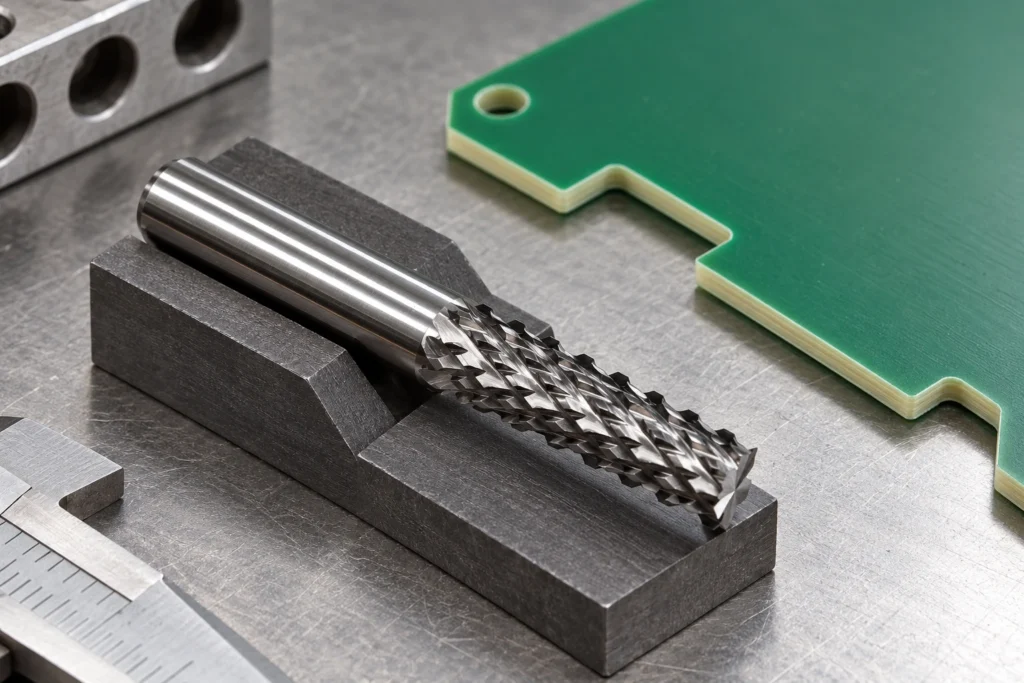

Para seleccionar una fresa para PCB, ¿qué debe comprobarse entre el contorno mecánico y las zonas protegidas? La XE 6×22 de JEEFOO es una herramienta de carburo para perfilar y ranurar placas de circuito impreso y laminados compatibles. Su aplicación debe revisarse frente al diseño mecánico aprobado y a las regiones que no pueden invadirse. Una separación visible en pantalla no demuestra, por sí sola, que la trayectoria sea adecuada para esa placa.
Confirmar los límites en el archivo de la placa
Antes de generar el contorno, compruebe qué archivo y revisión definen la forma mecánica y las zonas protegidas. Identifique cualquier límite que no esté claro y resuélvalo con la información aprobada, en lugar de deducir una distancia admisible por la apariencia del dibujo. Esa base permite relacionar el diámetro de la herramienta con la trayectoria realmente autorizada.
Relacionar herramienta y trayectoria
Compruebe el diámetro y la geometría de la herramienta real, su definición en el programa y el lado de compensación aplicable. Una ruta que parece seguir la línea del dibujo no describe por sí sola el volumen de material eliminado. Incluya los cambios de dirección y las zonas estrechas en la revisión del proceso. Mantenga también el apoyo adecuado y la captación prevista para el material.
Inspeccionar la placa representativa
La primera muestra debe contener el tramo más próximo a una zona protegida, no solo un borde abierto sin restricciones. Utilice el método de inspección acordado y registre la ubicación de cualquier daño o desviación. Realice la limpieza conforme al procedimiento aplicable al laminado y al equipo, evitando dispersar residuos de forma improvisada.
Conservar el criterio de aceptación
Guarde el archivo, la revisión del plano, la herramienta y el resultado de inspección. Un cambio de contorno o de distribución en la placa requiere revisar los márgenes afectados. No reutilice una aprobación anterior cuando el nuevo diseño modifica precisamente la región crítica. La especificación de compra debe mantener la relación con la herramienta validada.
