8xR1.25×50 Guía de corte R interior de cuatro canales
AEl cortador R interior de cuatro canales está diseñado para formar un radio cóncavo controlado o un borde de radio inverso en componentes de aluminio. La especificación 8xR1.25×50 identifica las dimensiones principales para la selección de herramientas, mientras que los cuatro filos de corte admiten un acabado estable cuando el descentramiento, la evacuación de viruta y el acoplamiento de la herramienta se gestionan correctamente.
Aplicaciones típicas de aluminio
- Chaflanes de radio inverso en placas y perfiles de aluminio
- Redondeo de bordes internos después del desbaste fresado
- Perfiles cóncavos decorativos y transiciones de esquina controladas
- Piezas de producción repetida que requieren una geometría R1.25 consistente
Confirme que el cortador tenga acceso claro al borde programado. El cuello, el vástago y las partes no cortantes no deben hacer contacto con la pieza de trabajo o el accesorio. Verifique el radio requerido y la tolerancia de la pieza en el dibujo antes de mecanizar.

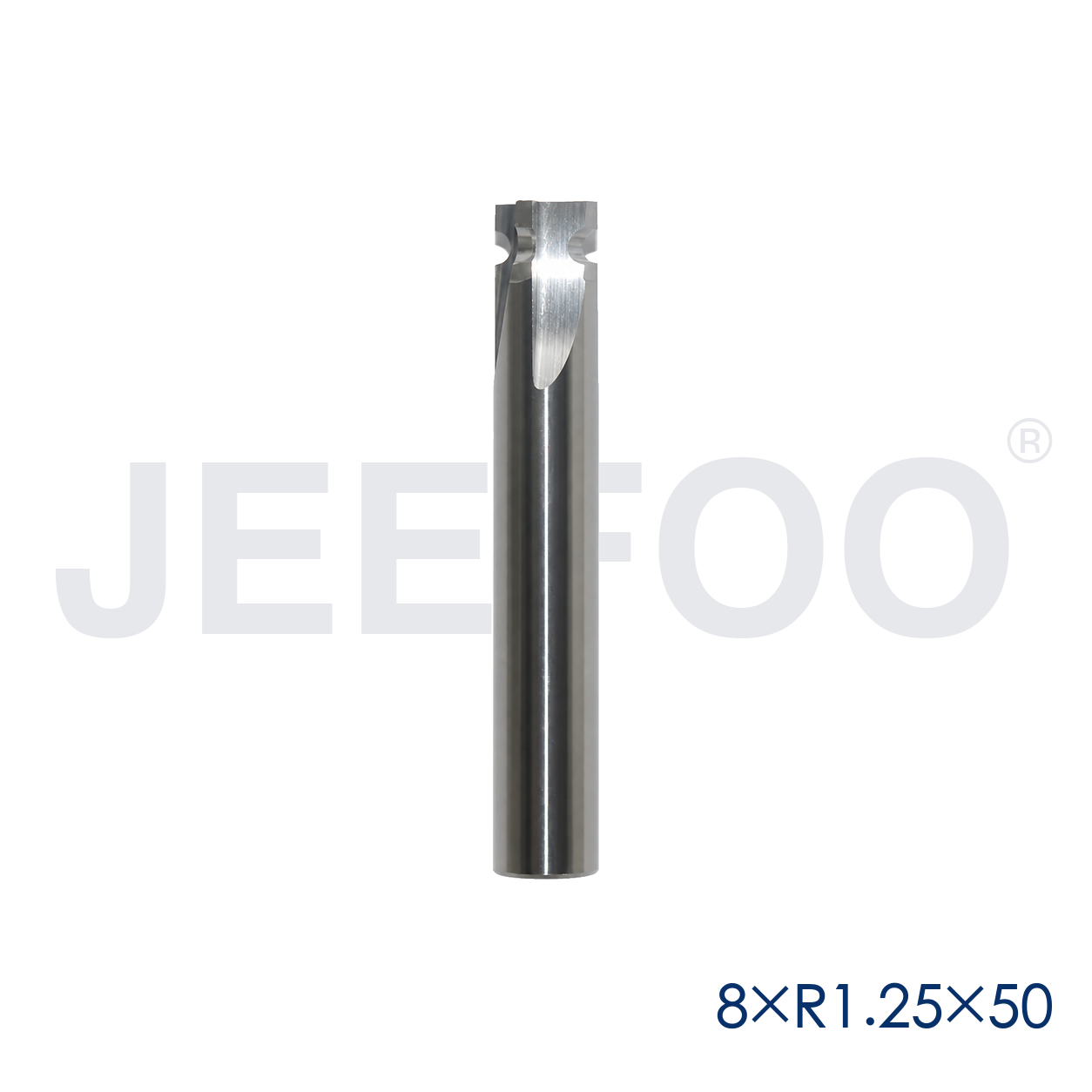

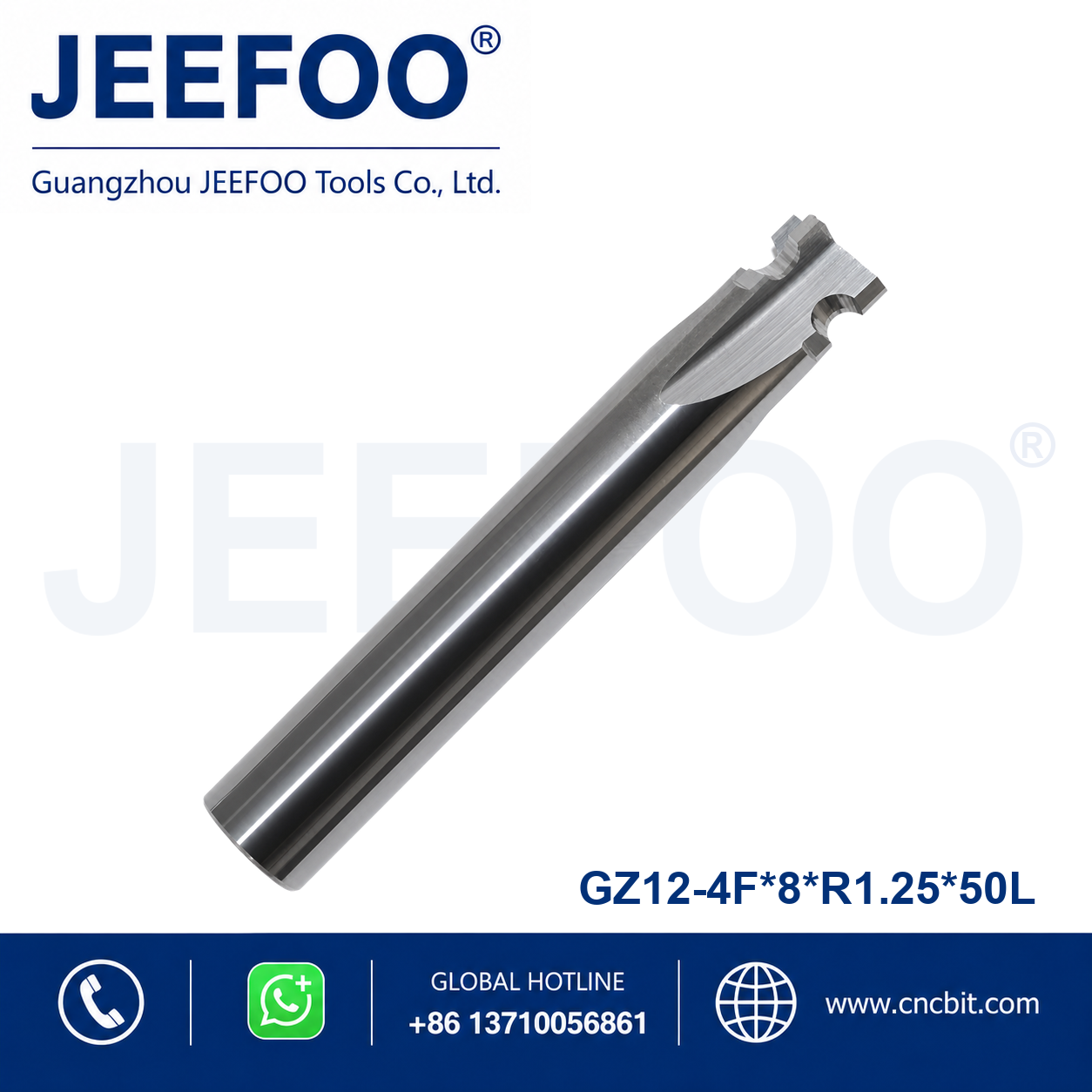

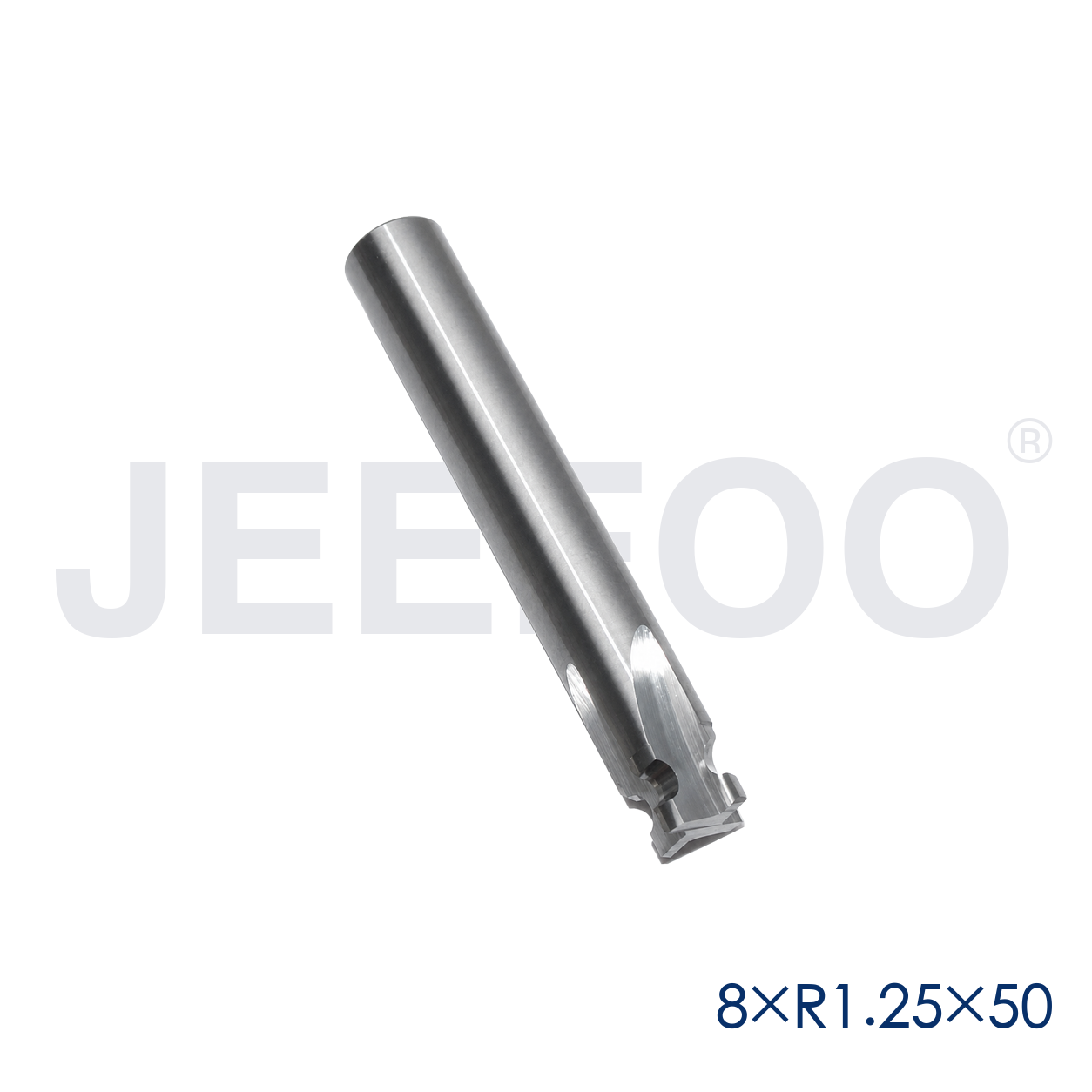

Comprensión de 8xR1.25×50
El tamaño indica un diámetro principal de 8 mm, un radio de corte de R1.25 y una longitud total de 50 mm. Consulte el plano del proveedor para conocer el diámetro del vástago, la longitud de la ranura, la holgura del cuello y la dirección de corte. Utilice las dimensiones de la herramienta medidas en la biblioteca de herramientas CAM y verifique la compensación programada en una pieza de prueba.
Configuración de CNC y control de chips
Limpie la pinza y el vástago, confirme el descentramiento bajo del husillo y sujete la pieza de trabajo de aluminio rígidamente. Primero, desbaste el borde con una fresa adecuada, dejando un margen pequeño y uniforme para la pasada del perfil. Comience con un compromiso conservador y aumente solo después de que la trayectoria de la herramienta, el acabado y la evacuación de viruta estén estables.
Utilice aire, niebla u otro método de refrigerante aprobado para el grado de aluminio y la máquina. Evite que se amontonen virutas alrededor del filo de corte de radio inverso. Si el acabado se mancha o hace ruido, inspeccione el descentramiento, la soldadura de la viruta, la dirección de la trayectoria de la herramienta, el compromiso y la condición del borde antes de cambiar el avance o la velocidad.
JEEFOO Herramientas de Guangzhou, China
JEEFOO suministra cortadores de carburo CNC de Guangzhou, China, para distribuidores, talleres y fabricantes. Comparta el grado de aluminio, el radio objetivo, la geometría del borde, el tipo de máquina y la cantidad de producción cuando solicite una cortadora R interna de cuatro flautas cortador R interno de cuatro flautas. Explora productos relacionados en JEEFOO.
Para obtener información general sobre máquinas herramienta programadas, consulte la referencia en control numérico. Almacene el número de herramienta verificado, la longitud medida, la compensación del radio, el avance, la velocidad y el método de refrigerante con el programa CNC.
Inspección de producción
Mida el primer radio terminado con un método de inspección de perfil o calibre adecuado. Verifique el acabado de la superficie, las marcas de transición, las rebabas y la consistencia dimensional. Deténgase si la carga de corte, el sonido o la forma de la viruta cambian inesperadamente y reemplace una cortadora dañada en lugar de compensar con configuraciones inseguras.
Preguntas frecuentes
¿Se utiliza la herramienta para desbaste?
Se utiliza mejor para perfilado y acabado controlados. Retire la mayor parte del material primero y deje un margen uniforme para el paso del radio.
¿Por qué son útiles cuatro flautas?
Cuatro bordes pueden proporcionar un acabado estable y una superficie lisa, pero también necesitan un control eficaz de las virutas para evitar la acumulación de aluminio.
¿Cómo se verifica el radio?
Utilice el dibujo, calibre aprobado o proceso de medición del perfil y confirme el cortador R interno de cuatro flautas compensación con una pieza de prueba.
cortador R interno de cuatro flautas está diseñada para un mecanizado estable CNC, corte limpio y rendimiento confiable de la herramienta.
<cortador R interno de cuatro flautas CNC Aplicaciones
!– wp:paragraph –>Diseñado para biselado de radio inverso y acabado suave de esquinas internas en aluminio.
Adecuado para grabado profesional, fresado y procesamiento de precisión con Equipo CNC.
Tamaño: 8xR1.25x50
