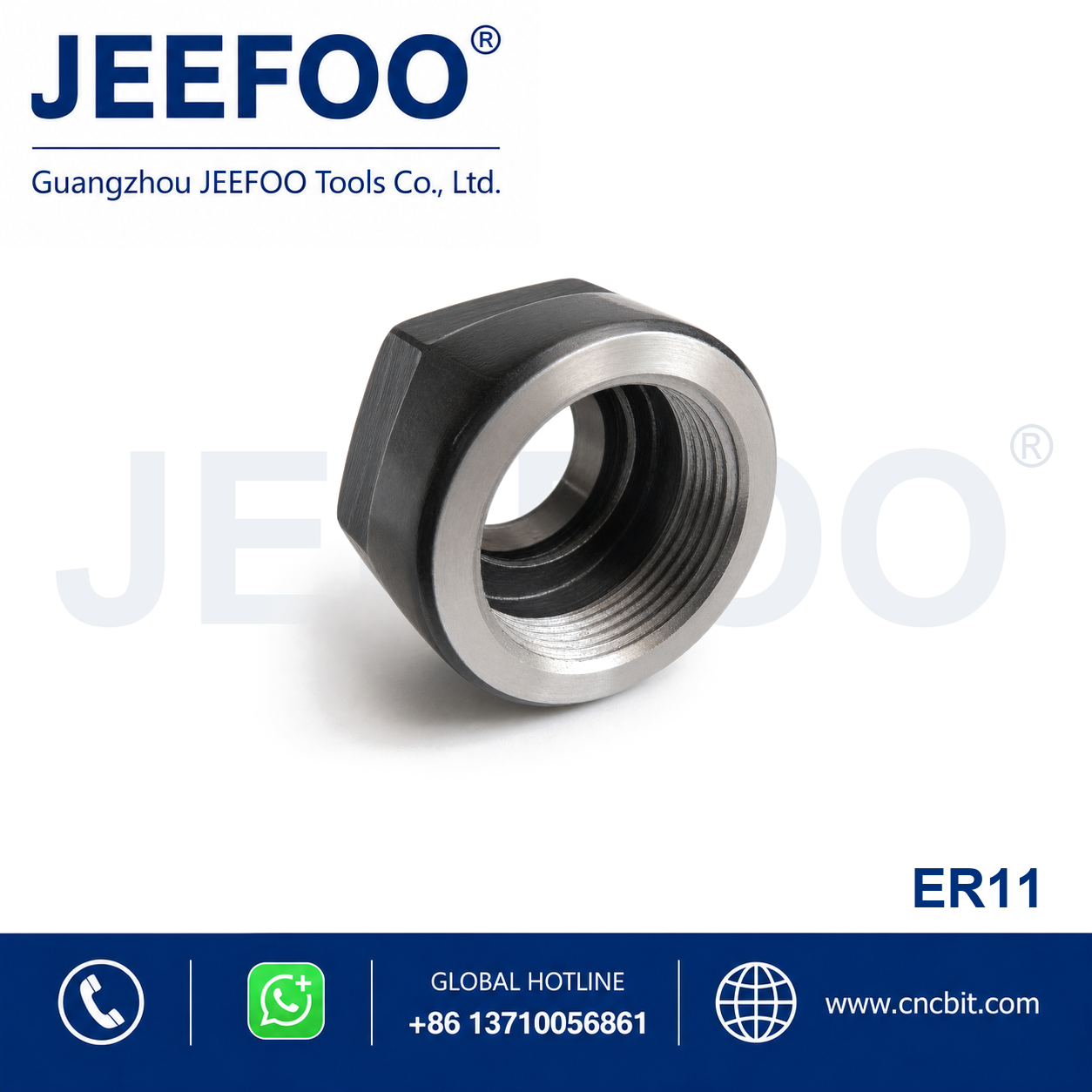

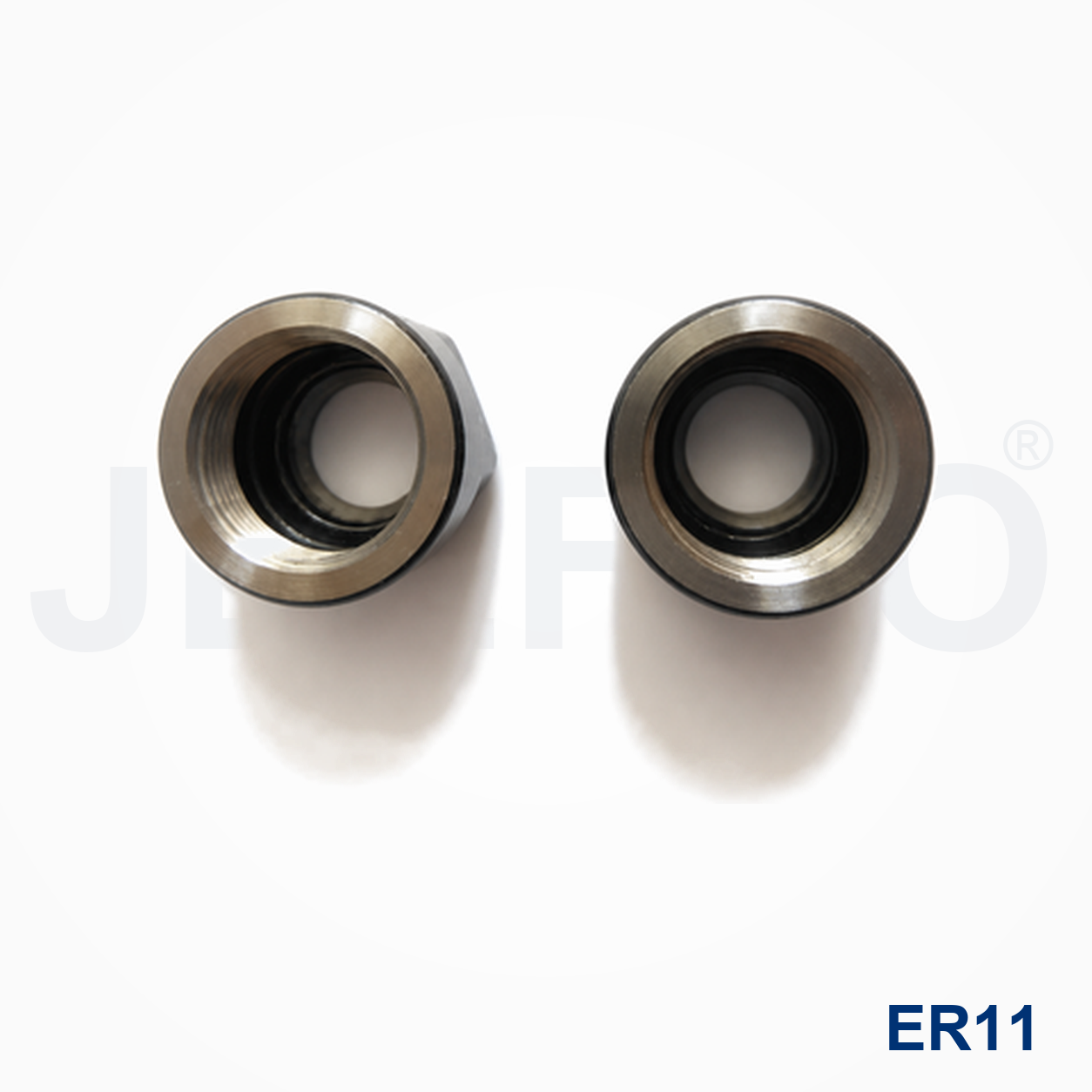

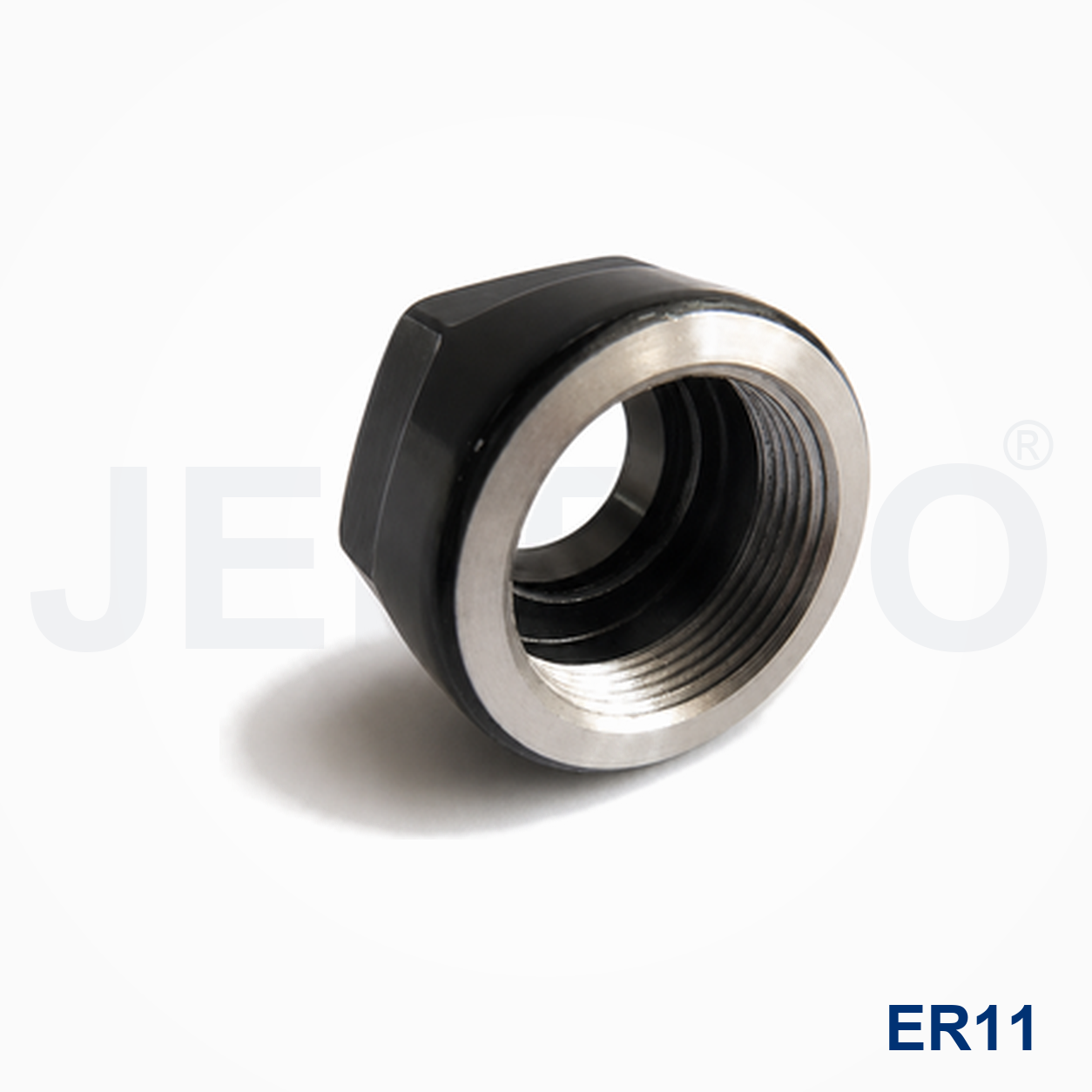

ER11 Pinza de precisión Nut está diseñado para una sujeción confiable de herramientas y una instalación de accesorios. Su estructura mecanizada con precisión admite una sujeción estable, un ensamblaje conveniente y un uso confiable en el taller.
Características de la tuerca de pinza de precisión
- Las superficies de contacto mecanizadas con precisión respaldan una instalación segura y un posicionamiento consistente.
- La construcción de metal duradero es adecuada para el mecanizado rutinario y el servicio de taller.
- Las dimensiones compatibles ayudan a simplificar el reemplazo, el mantenimiento y la configuración de la herramienta.
- Diseñado para una sujeción estable cuando se combina correctamente con el husillo, el soporte y el vástago de la herramienta de corte.
Guía de selección y aplicaciones
Esta tuerca de pinza de precisión es adecuada para fresadoras, máquinas de grabado y sistemas de sujeción de herramientas compatibles. Confirme la serie de interfaz, el diámetro exterior, el diámetro interior o la especificación de rosca antes de realizar el pedido.
Descripción del producto
- Product: Tuerca de pinza de precisión.
- Especificación: ER11.
- Solicitud: CNC Portaherramientas y reemplazo de accesorios de máquina herramienta.
- Selección: Haga coincidir la serie del portaherramientas, el diámetro y las dimensiones de la interfaz.
- Personalización: Contáctenos para conocer los tamaños y tamaños compatibles y requisitos no estándar.
Tamaño: ER11
ER11 Pinza de precisión Nut es un componente de sujeción de repuesto para sistemas de pinzas ER11 compatibles. El asiento correcto, las superficies de contacto limpias y el apriete uniforme ayudan a mantener la concentricidad de la herramienta y un rendimiento de mecanizado confiable.
ER11 Descripción general de la tuerca de pinza de precisión
Use esta tuerca únicamente con un conjunto de pinza, soporte y husillo ER11 compatible. Antes de realizar el pedido, compare la rosca, el perfil de la punta, la interfaz de la llave y las dimensiones generales con el componente original o el dibujo de la máquina. Una tuerca que coincida con el sistema de pinza pero no con la rosca del soporte puede dañar el conjunto y crear un descentramiento inseguro.
Puntos clave de selección
- Confirme la compatibilidad del sistema ER11 y la rosca exacta del soporte.
- Haga coincidir la punta de la tuerca y la geometría del asiento del collar con el soporte.
- Inspeccione las superficies planas de la llave, las roscas y las superficies de contacto antes de la instalación.
- Utilice una pinza ER11 limpia y en buen estado y un vástago de herramienta del tamaño correcto.
- Siga las prácticas de torsión del fabricante del soporte en lugar de adivinar.
Guía de instalación y configuración
Elimine las virutas, el polvo y la corrosión de la tuerca del collar de precisión ER11 Tuerca de pinza de precisión, el soporte, el collarín y el vástago de la herramienta. Inserte la pinza correctamente en la tuerca antes de colocarla en el soporte, luego asiente la cortadora a la profundidad recomendada. Apriete uniformemente con la llave adecuada y verifique el descentramiento de la herramienta. Realice una prueba conservadora antes de la producción y deténgala si aparece vibración, calor o ruido inusual.
Lista de verificación de mantenimiento
- Limpie y seque la tuerca y el collarín después de su uso.
- Revise las roscas y las superficies de la llave para detectar daños por impacto o irritación.
- Inspeccione el collarín en busca de grietas, rayaduras o pérdida de acción de resorte.
- Verifique el asiento, el descentramiento y la holgura de la herramienta después de cada cambio de herramienta.
- Reemplace los componentes que no puedan sujetarse uniformemente o muestren daños visibles.
Seguridad y compatibilidad
Utilice la tira de presión del trazador de corte ER11 Tuerca de pinza de precisión solo en equipos compatibles y siga las instrucciones del fabricante de la máquina. Mantenga las manos alejadas de las piezas giratorias, asegure la pieza de trabajo y utilice protección ocular, auditiva y respiratoria adecuada. Revise Guía de protección de máquinas de OSHA para conocer los principios generales de protección. Para obtener ayuda para confirmar la compatibilidad de la rosca, la pinza y el soporte, comuníquese con JEEFOO Tools con el modelo de la máquina y el dibujo del componente.
ER11 Tuerca de pinza de precisión FAQ
¿Qué sistema de pinza utiliza esta tuerca?
Está diseñado para compatibilidad Sistemas ER11. Confirme la rosca del soporte y el perfil de la tuerca antes de reemplazar un componente existente.
¿Cómo instalo el collar?
Asiente el collar en la tuerca como lo especifica el fabricante del soporte, inserte el vástago de la herramienta correctamente y apriete con la práctica de llave aprobada.
¿Cómo puedo reducir el descentramiento?
Limpie todas las superficies de contacto, utilice una pinza en buen estado, mantenga el vástago de la herramienta recto y compruebe el conjunto completo con un indicador.
¿Cuándo se debe reemplazar la tuerca?
Reemplácelo cuando las roscas, las partes planas de la llave o el asiento del portaherramientas estén dañados, o cuando el componente no pueda sujetar el portaherramientas de manera uniforme.
Para una solicitud de reemplazo precisa, cotice ER11 Tuerca de pinza de precisión con el modelo de soporte, los detalles de la rosca y la aplicación del portaherramientas.
