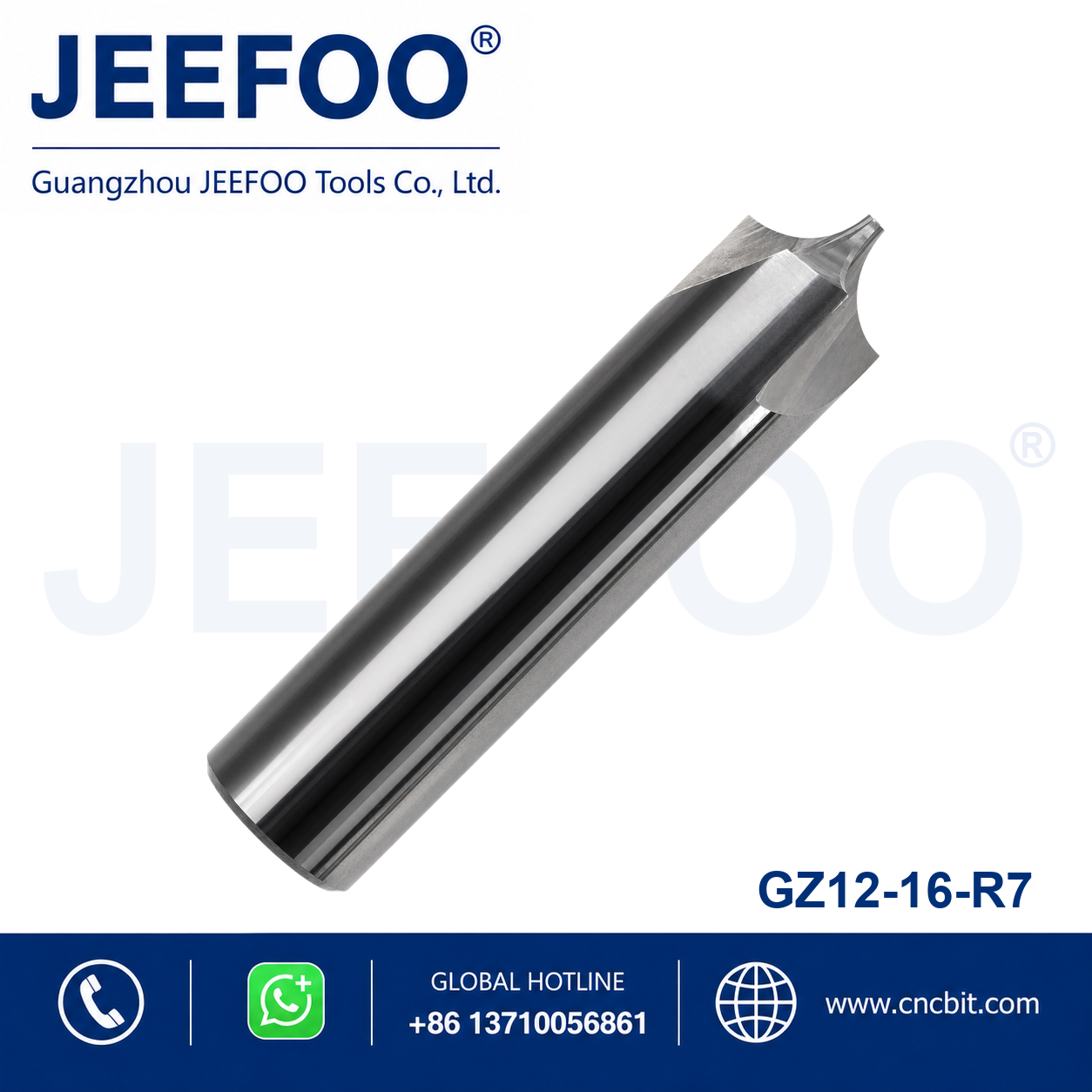

16xR7 Fresa de arco R interior de aluminio

Cómo funciona una fresa de arco R interior de aluminio

UnaLa fresa de arco R interior de aluminio está diseñada para mecanizar un radio interno controlado donde una pared vertical se encuentra con un piso o donde se requiere una transición cóncava fluida. La especificación 16xR7 identifica un tamaño de cortador de 16 mm con un perfil de radio de 7 mm. Esta geometría es útil para componentes de aluminio, moldes, letreros, accesorios y piezas conformadas que necesitan un filete repetible en lugar de una esquina interna afilada.

Beneficios de geometría y acabado de superficie

El perfil de corte formado produce el radio directamente, lo que puede reducir el número de trayectorias de herramienta en comparación con la aproximación del arco usando un cortador de punta esférica pequeña. Un perfil especialmente diseñado también ayuda a mantener una curvatura constante a lo largo de los bordes largos. El cortador debe coincidir con el radio del dibujo y el espacio disponible alrededor de las paredes cercanas. Antes de mecanizar, verifique el diámetro efectivo, el perfil R7, el tamaño del vástago, la longitud de corte y el alcance total con respecto al componente real y al portaherramientas.

El mecanizado de aluminio depende de bordes afilados y de una evacuación fiable de la viruta. El borde reconstruido puede cambiar el perfil efectivo, aumentar las fuerzas de corte y dejar marcas de arrastre en el radio. Utilice aire comprimido limpio o un lubricante adecuado compatible con aluminio cuando la máquina y el lugar de trabajo lo permitan. Las virutas deben salir de la zona de corte en lugar de volver a cortarse entre la herramienta y la superficie recién terminada.

Configuración del cortador 16xR7

Limpie el collar, la tuerca y el cono del husillo antes de cargar el cortador. Sujete sólo el vástago recto y mantenga el saliente tan corto como lo permita el alcance requerido. Verifique el descentramiento con un indicador adecuado cuando la precisión dimensional o la calidad de la superficie sean críticas. Asegure la pieza de trabajo contra levantamientos y vibraciones, luego confirme que la trayectoria de herramienta programada le dé al cabezal moldeado suficiente espacio durante los movimientos de entrada, corte y salida.

Comience con parámetros conservadores basados en la máquina, el soporte, el grado de aluminio y la guía del proveedor de herramientas. Una fresa de perfil puede tener más contacto de corte que una fresa convencional, por lo que se debe abordar con cuidado el encaje completo. Utilice una pasada de acabado ligera con margen de material estable siempre que sea posible. Evite la entrada repentina en una esquina de profundidad total y verifique la dirección del husillo antes de que el cortador toque la pieza de trabajo.

Control de procesos y vida útil de la herramienta

Registre la velocidad del husillo, el avance, la posición axial, el acoplamiento radial, el método de refrigerante, el saliente y la forma de la viruta observada durante la primera configuración probada. Inspeccione el radio mecanizado con el método de medición especificado en el dibujo. Si aparecen vibraciones, reduzca el saliente, mejore la sujeción del trabajo y revise el compromiso antes de cambiar varios parámetros a la vez. Reemplace el cortador cuando el desgaste comience a crear rebabas, desviación dimensional o un acabado inconsistente.

Para repetir la producción, utilice el mismo soporte, longitud de calibre y método de compensación de herramienta cada vez. Una configuración controlada facilita el seguimiento de los cambios en la calidad de la superficie hasta el material, la condición de los bordes o la estabilidad de la máquina. No continúe cortando después de un choque, un borde astillado o una acumulación visible; detenga, limpie e inspeccione el cortador para que el perfil R7 no se transfiera de manera inexacta a piezas adicionales.

JEEFOO CNC Soporte de herramientas

JEEFOO suministra herramientas de corte CNC desde Guangzhou, China, para distribuidores, talleres y proyectos OEM. Los compradores pueden comparar esta cortadora de perfil con otras soluciones de fresadora soluciones de fresado y comuníquese con el equipo con un dibujo, grado de aluminio, tipo de máquina y acabado requerido. Para obtener referencia general sobre prácticas de fresado seguras, consulte al fabricante de la máquina y a recursos establecidos como Conocimientos de fresado de Sandvik Coromant.

Preguntas frecuentes

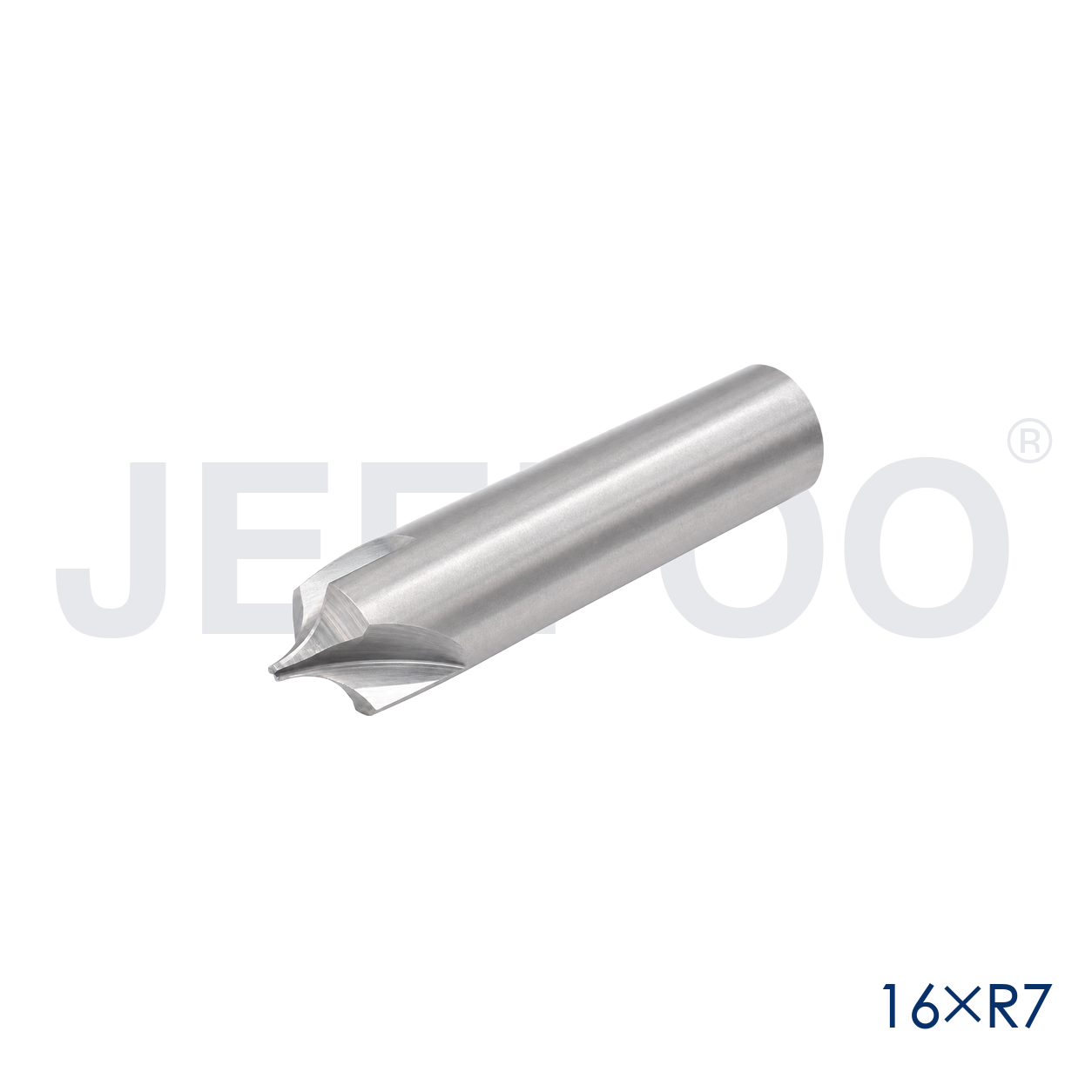

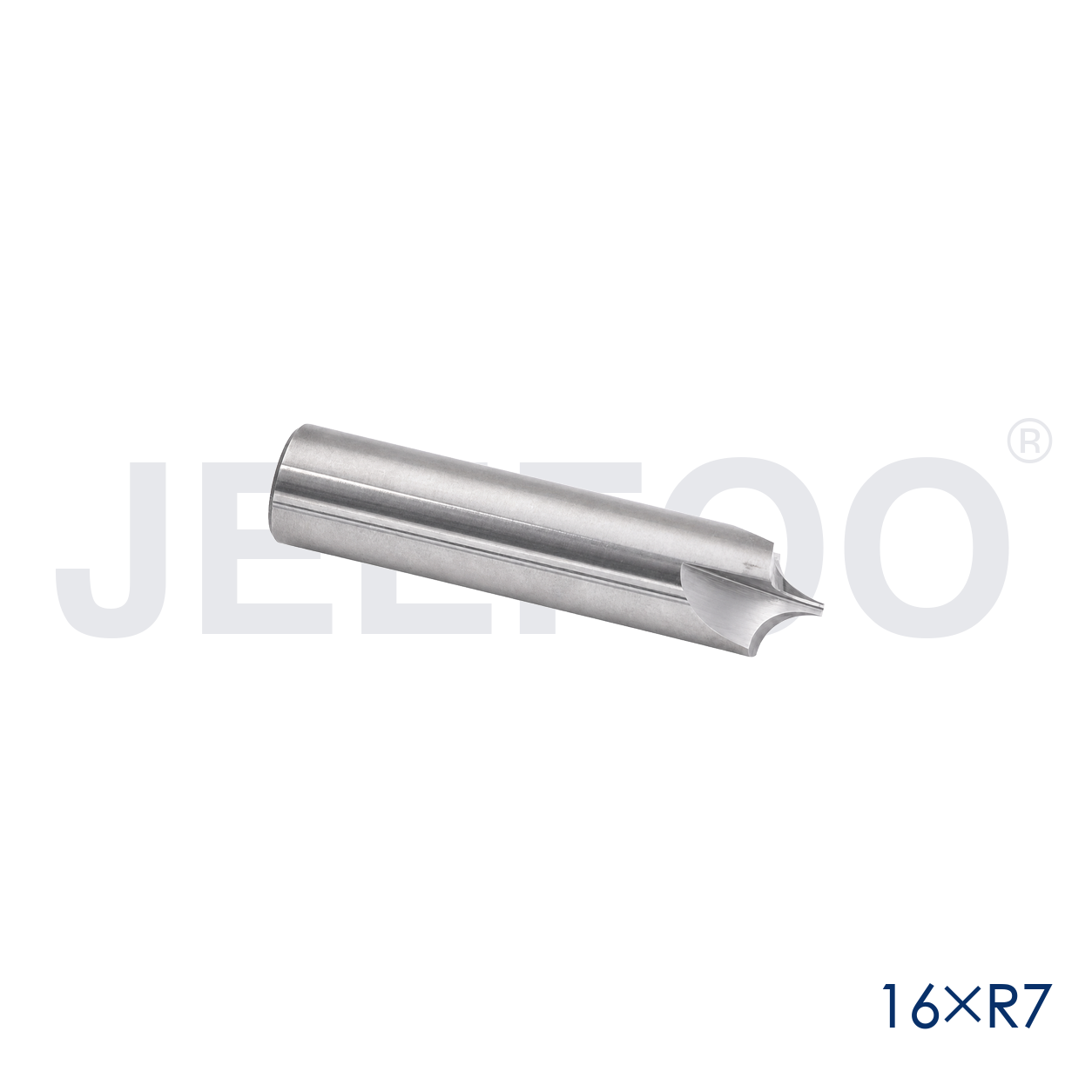

¿Qué significa 16xR7? Indica un tamaño de cortador de 16 mm combinado con un radio formado de 7 mm. Confirme todas las dimensiones restantes del dibujo del producto antes de realizar el pedido.

¿Se puede utilizar el cortador para desbaste? Normalmente es más valioso cuando el radio formado y el acabado son importantes. Elimine el exceso de material con una estrategia de desbaste adecuada y luego deje material consistente para la pasada del perfil.

¿Cómo se pueden reducir las rebabas? Utilice un borde afilado, una sujeción estable, un descentramiento bajo, un acoplamiento controlado y una evacuación eficaz de las virutas. Los parámetros finales deben validarse en la máquina real y en el lote de material.
