Cómo funciona una fresa de extremo cónico en espiral de tres flautas

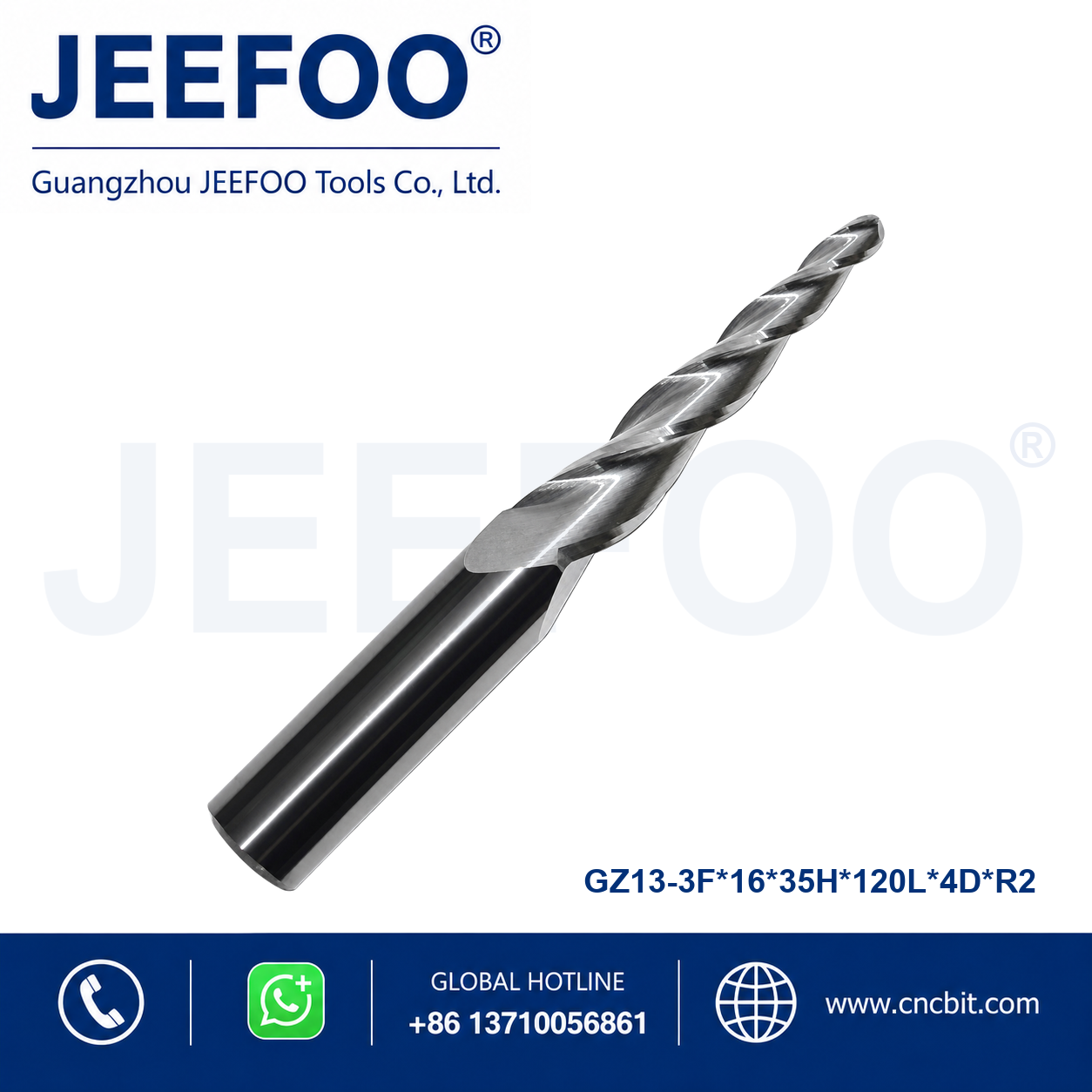

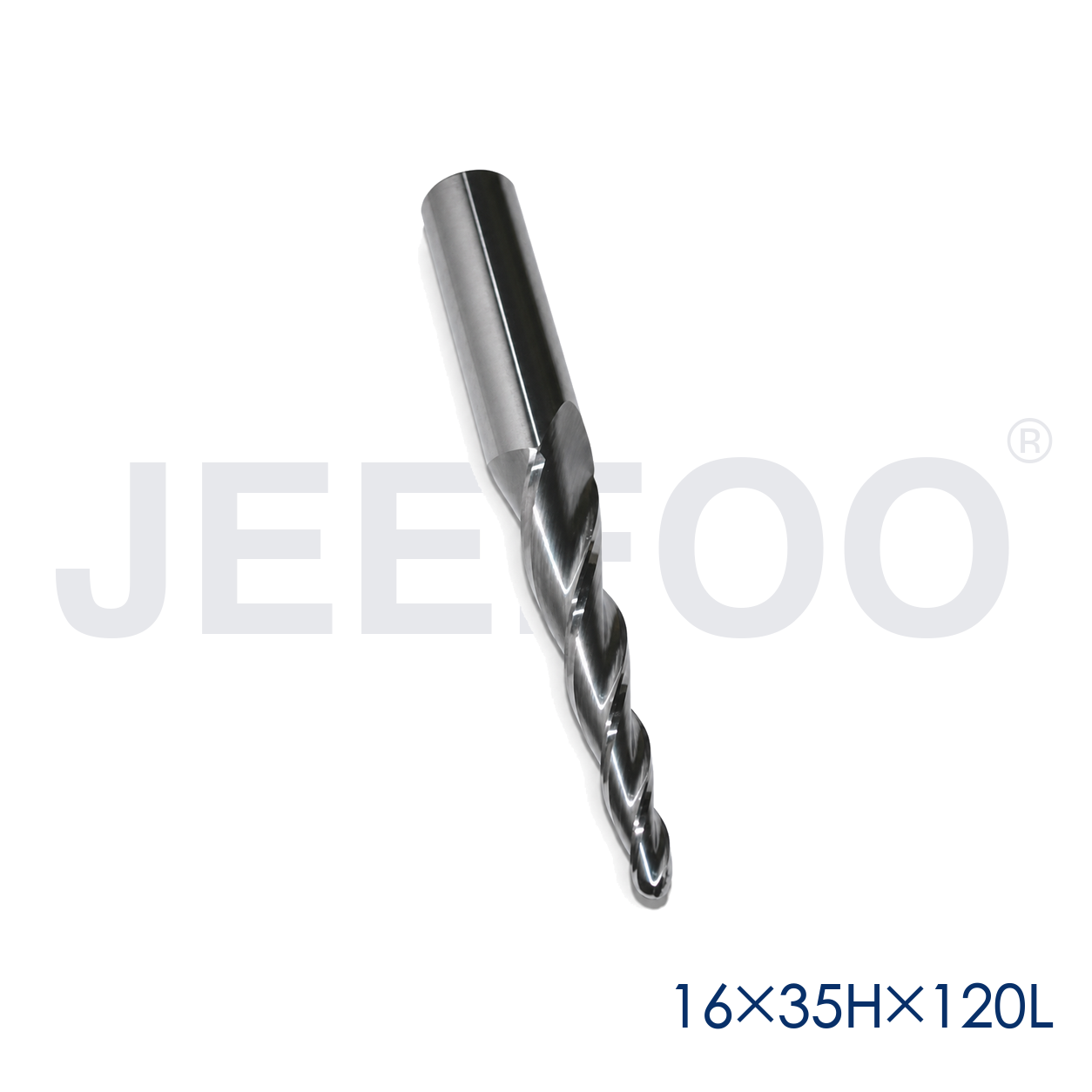

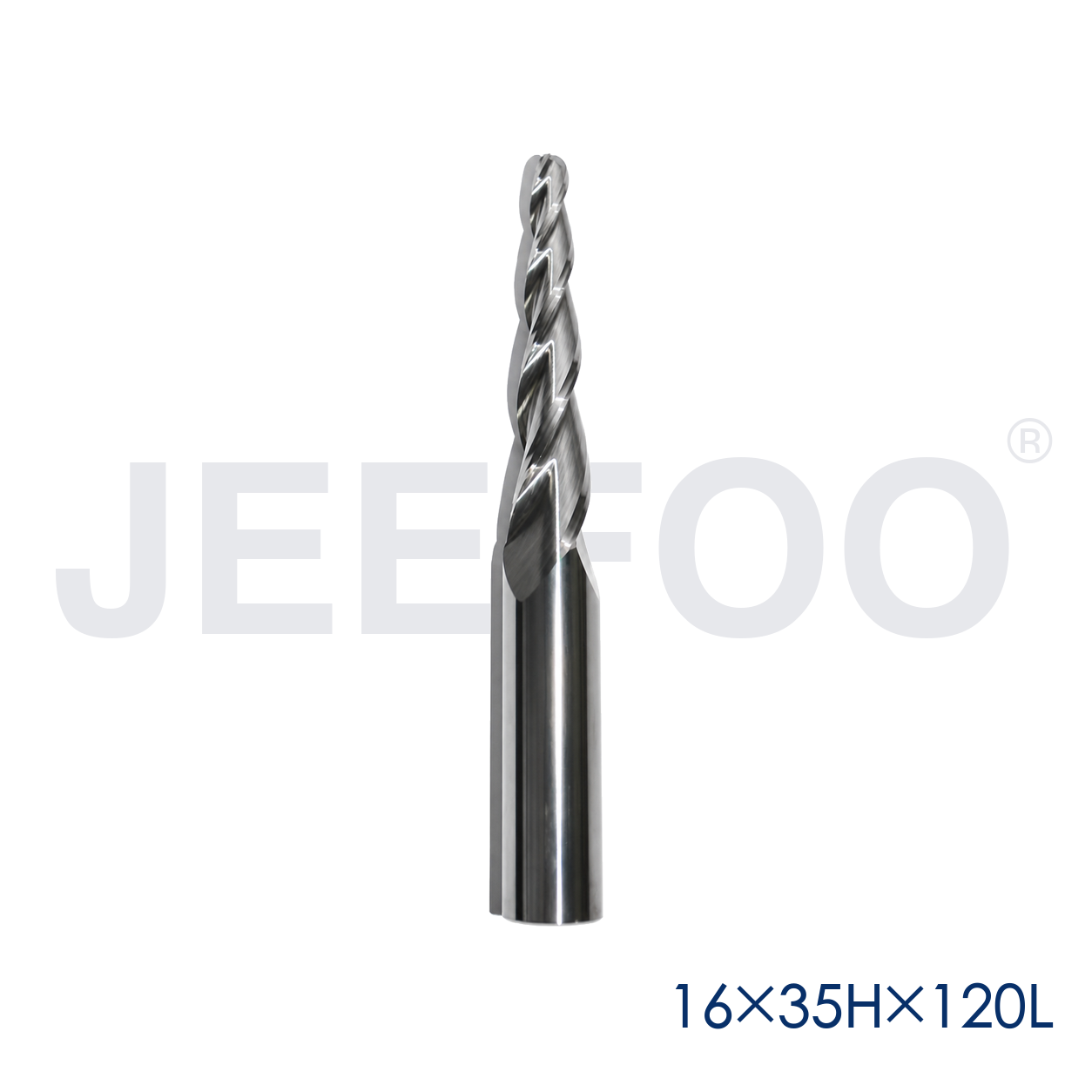

ALa fresa de extremo cónico en espiral de tres flautas utiliza un perfil de corte en ángulo para mecanizar paredes inclinadas, superficies inclinadas, relieves profundos y cavidades contorneadas que no se pueden producir de manera eficiente con una cortadora recta. Este diseño en espiral de tres flautas combina un tamaño nominal de 16 mm, una altura de trabajo de 35 mm, una longitud total de 120 mm, un grado de conicidad de 4 y un radio de punta de R2. Confirme cada dimensión con el dibujo y el soporte antes de mecanizar.
Geometría de corte en espiral de tres flautas
Tres filos de corte pueden soportar un acabado estable y distribuir la carga de corte cuando el espacio de la viruta, la potencia del husillo y la alimentación coinciden adecuadamente. Las ranuras en espiral ayudan a alejar las virutas de la zona de corte activa. Debido a que la herramienta tiene una gran altura de trabajo, la rigidez de la configuración y el acoplamiento controlado son especialmente importantes. La punta R2 crea una transición redondeada en lugar de una punta afilada, lo que ayuda a terminar los detalles curvos y las esquinas internas.
El cono de grado 4 debe incluirse en la definición de herramienta CAM para que el ángulo de pared programado coincida con el cortador real. No sustituya una herramienta recta o con un ángulo diferente sin volver a calcular la trayectoria. Verifique el espacio libre en la parte más ancha de la cabeza y a lo largo del vástago, particularmente en cavidades profundas donde las paredes cercanas pueden interferir con la herramienta o el soporte.
Aplicaciones para fresado profundo CNC
Una fresa cónica en espiral de tres flautas se puede usar para aplicaciones compatibles de carpintería, compuestos, plástico, moldes, patrones y 3D relieve que requieren superficies con corrientes de aire o fluidas. Las tareas típicas incluyen bolsillos cónicos, paredes laterales curvas, paneles esculpidos, tallas en relieve grandes y pases de acabado. La compatibilidad del material y los parámetros finales deben confirmarse para la pieza de trabajo real, el revestimiento de la máquina y la cortadora o la preparación del borde.
Elimine el exceso de material con una herramienta de desbaste adecuada cuando sea posible, luego deje un margen constante para la pasada de acabado cónica. Un margen controlado reduce los cambios repentinos en la carga de corte a lo largo de la altura de trabajo de 35 mm. Utilice un paso a paso seleccionado para el acabado de superficie requerido, el radio de la herramienta y el tiempo de producción, y verifique el resultado en el desecho o en un componente de prueba.
Configuración, descentramiento y sujeción del trabajo
Limpie la pinza, la tuerca y el cono del husillo antes de cargar el cortador. Sujete sólo el vástago recto y mantenga el saliente al mínimo necesario para el espacio libre. Las herramientas de largo alcance amplifican el descentramiento y la vibración, así que inspeccione el soporte y mida el descentramiento cuando la precisión sea importante. Asegure la pieza de trabajo contra elevación y movimiento, luego simule la trayectoria de la herramienta sobre la pieza antes de cortar.
Comience con velocidad, avance, profundidad axial y compromiso radial conservadores según la guía del cortador, la máquina y el proveedor de material. Ajuste un factor a la vez mientras monitorea el sonido, la forma del chip y la calidad de la superficie. Las virutas y el polvo deben abandonar la zona de corte; El recorte puede aumentar el calor, el desgaste y la deflexión. Deténgase si se desarrollan conversaciones y revise el exceso, la condición del titular y el compromiso antes de continuar.
Control de calidad y vida útil de la herramienta
Inspeccione el primer ángulo de pared mecanizado, el radio de la punta y la profundidad utilizando el método especificado en el dibujo. Registre el soporte, la longitud del calibre, la velocidad del husillo, el avance, la profundidad, el paso y el margen de acabado para un proceso probado. Reemplace el cortador cuando el desgaste, la acumulación o los bordes desconchados comiencen a afectar el acabado o la geometría de la superficie. Inspeccione siempre la herramienta después de una colisión.
JEEFOO Soporte de Guangzhou, China
JEEFOO suministra herramientas de corte CNC desde Guangzhou, China, para distribuidores, talleres y proyectos OEM. Los compradores pueden revisar los bits de enrutador CNC CNC relacionados y proporcione el material, el dibujo, la máquina, el soporte y el acabado requerido cuando solicite la confirmación de la especificación 16x35Hx120Lx4°xR2. Para la planificación de procesos, consulte recursos de conocimiento de molienday el fabricante de la máquina.
Preguntas frecuentes
¿Qué significa la especificación de grado 4? Identifica el ángulo cónico diseñado. Ingrese la geometría exacta en CAM y confirme cómo el proveedor define el ángulo antes de programar.
¿Por qué es importante la rigidez? La gran altura de trabajo aumenta el apalancamiento, por lo que un bajo descentramiento, un voladizo corto y práctico y una sujeción estable son esenciales.
¿Qué indica R2? Describe un radio de punta de 2 mm que crea una transición redondeada en lugar de una punta afilada.
fresa de extremo cónico en espiral de tres flautas está diseñada para un mecanizado estable CNC, corte limpio y rendimiento confiable de la herramienta.
<fresa de extremo cónico en espiral de tres flautas CNC Aplicaciones
!– wp:paragraph –>Adecuado para tallado en relieve y mecanizado cónico preciso en madera y MDF.
Adecuado para grabado profesional, fresado y procesamiento de precisión con Equipo CNC.
Tamaño: 16x35Hx120Lx4°xR2
